Guía detallada de tubos radiantes: introducción

1. Descripción general

Tubos Radiantes Son elementos de calentamiento indirecto de alta temperatura que se utilizan comúnmente en hornos industriales y procesos de tratamiento térmico. Contrasisten en una fuente de calor (como un quemador de gas o un elemento calefactor eléctrico) encerrada dentro de un tubo protector resistente al calor, que irradia calor al interior del horno mientras protege la fuente de calor de atmósferas corrosivas.

Funciones clave
Transferencia de calor: Principalmente a través de radiación (infrarroja), con un componente convectivo menor, lo que permite un calentamiento uniforme de las superficies.
Protección: El tubo protege la fuente de calor de ambientes corrosivos u oxidantes, extendiendo la vida útil del elemento calefactor.

2. Tipos de tubos radiantes

Los tubos radiantes varían principalmente en forma y diseño, cada uno optimizado para aplicaciones específicas y limitaciones de espacio.

Tipo	Forma / Diseño	Superficie típica de transferencia de calor	Aplicaciones comunes	Ventajas	Cons

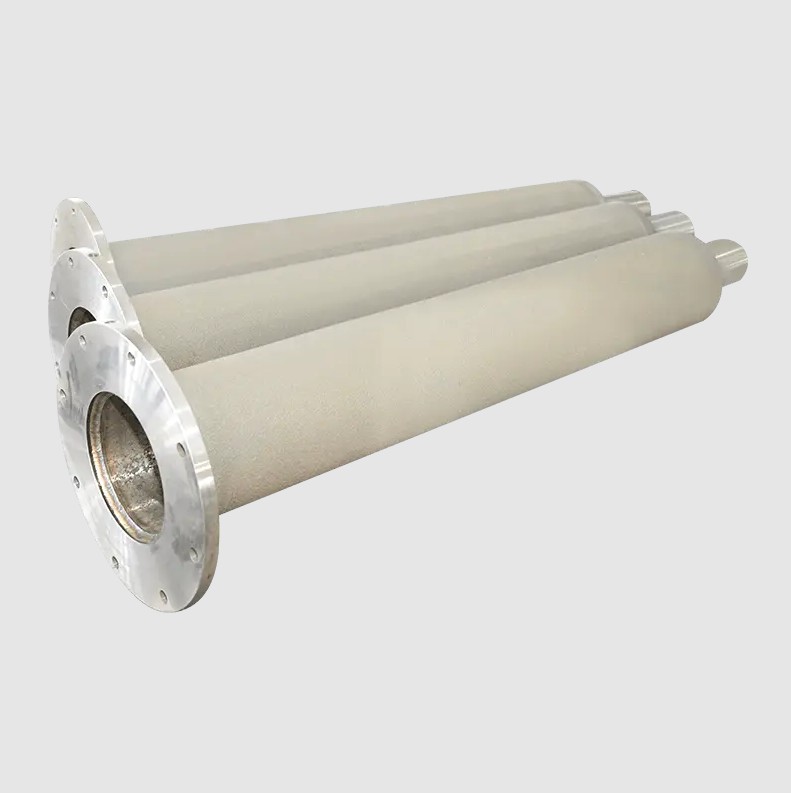

Recto	Tubería lineal y simple	Limitado a la longitud del tubo.	Hornos pequeños, diseños sencillos.	Fácil de instalar y mantener	Menor eficiencia de transferencia de calor

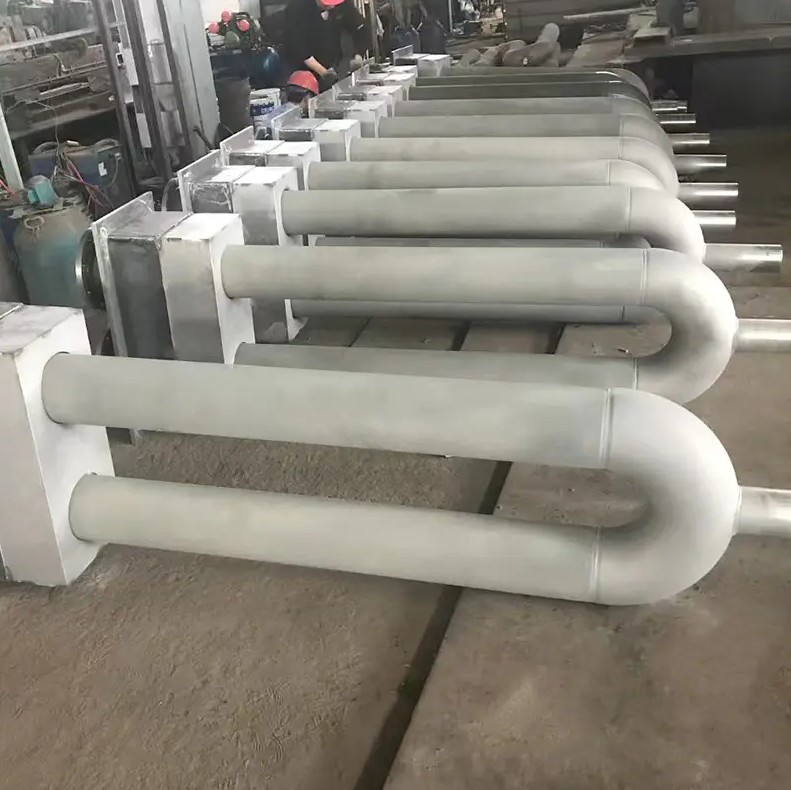

Tipo U	curva en forma de U	Mayor área de superficie dentro de un espacio compacto	Hornos de cinta, espacio limitado	Mejor utilización del espacio que la recta	Más complejo de fabricar
Tipo W	En forma de W con múltiples curvas	Gran superficie, excelente para zonas de calefacción grandes o amplias	Hornos discontinuos de gran tamaño, calentamiento de placas	Maximiza la distribución del calor.	Mayor caída de presión, instalación compleja
Tipo P	En forma de P con bucle	Gran superficie, a menudo utilizada para diseños de recirculación.	Procesos de alta temperatura que requieren uniformidad	Transferencia de calor eficiente	Más complejo de limpiar y mantener

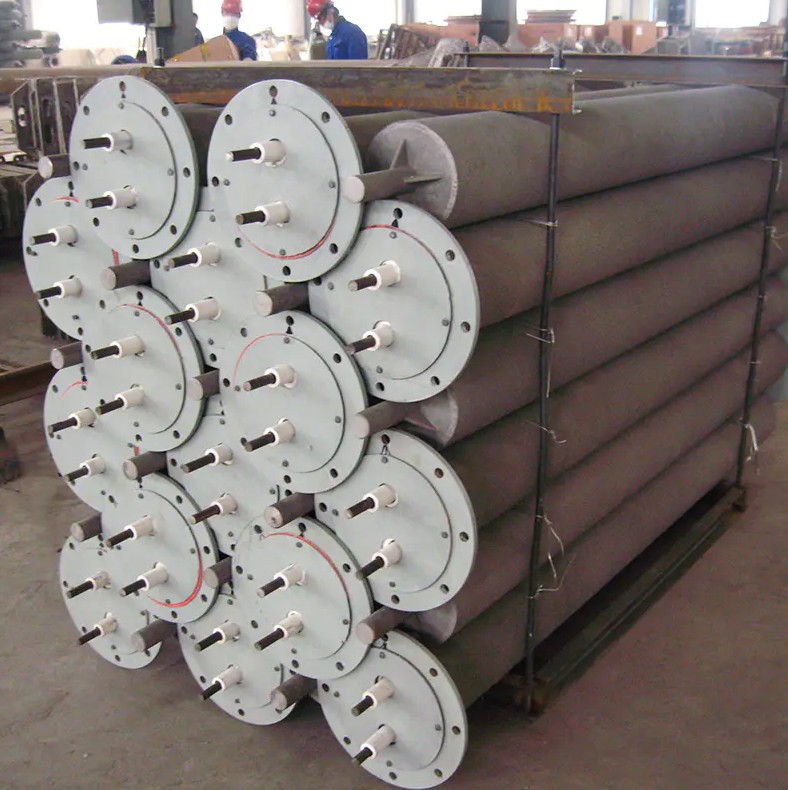

Tubos radiantes de calefacción eléctrica	Varía (a menudo recto o enrollado)	Depende del diseño, a menudo rango de temperatura más bajo	Control de temperatura preciso o a pequeña escala	Control preciso de la temperatura, sin gases de combustión.	Limitado a rangos de temperatura más bajos en comparación con los tubos alimentados con gas.

3. Selección de materiales

El material del tubo es fundamental para el rendimiento, especialmente en condiciones de altas temperaturas y atmósferas corrosivas. Los materiales se eligen en función de la resistencia a la temperatura, la resistencia a la corrosión y la resistencia mecánica.

Materialeses	Composición	Temperatura máxima típica	Propiedades clave	Aplicaciones típicas
Aleaciones Fe-Cr-Al	Hierro, Cromo, Aluminio	Hasta -1200 °C (2192 °F)	Excelente resistencia a la oxidación, buena resistencia mecánica.	Hornos de alta temperatura de uso general
Aleaciones a base de níquel	Alto contenido de níquel, cromo, molibdeno.	Hasta -1300 °C (2372 °F)	Resistencia superior a la corrosión, especialmente en atmósferas reductoras.	Ambientes de hornos altamente corrosivos o agresivos
Aleaciones de fundición resistentes al calor	Varias composiciones de aleaciones (a menudo patentadas)	Varía (a menudo >1200°C)	Personalizable para procesos específicos	Procesos industriales especializados
Acero inoxidable (bajo en carbono)	Hierro, Cromo (18-20%)	Hasta -1000 °C (1832 °F)	Buena resistencia a la corrosión, menor costo.	Aplicaciones de temperatura más baja

4. Especificaciones técnicas

Al evaluar los tubos radiantes, los compradores deben considerar las siguientes especificaciones clave:

Especificación	Rango típico	Impacto en el rendimiento
Diámetro exterior (DE)	50 mm a 1500 mm (2" a 60")	Determina el área de salida de calor y la compatibilidad de la instalación.
Espesor de la pared	1 mm a 10 mm (0,04" a 0,4")	Influye en la durabilidad y la eficiencia de la transferencia de calor.
Temperatura máxima de funcionamiento	800 °C a 1300 °C (1472 °F a 2372 °F)	Las temperaturas más altas permiten un calentamiento más rápido pero requieren materiales más robustos
Presión máxima de funcionamiento	Hasta 1,5 MPa (150 kg/cm²)	Es fundamental que los tubos alimentados con gas garanticen la seguridad bajo alta presión.
Salida de calor (Q)	1.000 a 200.000 kW (dependiendo del tamaño y tipo)	Directamente relacionado con la longitud, el diámetro y la temperatura del tubo.
Eficiencia de transferencia de calor	70% a 90% (porción radiante)	Determina cuánto calor se transfiere efectivamente a la pieza de trabajo.

5. Instalación e integración

La instalación adecuada es crucial para la seguridad, la eficiencia y la longevidad.

Componentes principales

Quemador (para tubos alimentados con gas): Genera los gases de combustión que calientan el tubo.

Reflectores: Dirigen la energía radiante hacia la pieza de trabajo, mejorando la eficiencia.

Ventiladores/Sopladores: A menudo se utilizan para hacer circular los gases de combustión a través del tubo y expulsarlos de forma segura.

Aislamiento (p. ej., ladrillos refractarios): rodea el tubo para contener el calor y proteger las paredes del horno.

Consejos de instalación

Permita la expansión térmica: use conexiones flexibles o juntas de expansión para adaptarse al crecimiento inducido por la temperatura.

Asegure un espacio libre adecuado: mantenga las distancias recomendadas de otros componentes del calefactor para evitar el sobrecalentamiento.

Conexiones de sellado: Todas las juntas deben ser herméticas para tubos alimentados con gas para evitar fugas y garantizar la seguridad.

Utilice un montaje adecuado: asegure el tubo utilizando soportes o soportes que puedan soportar el peso y la tensión térmica.

6. Mantenimiento y seguridad

Comprobaciones de rutina

Inspección visual: busque grietas, corrosión o deformaciones en la superficie del tubo.

Prueba de presión: Para tubos alimentados con gas, realice pruebas periódicas para detectar fugas utilizando manómetros.

Monitoreo de temperatura: use termopares para garantizar que el tubo no exceda su temperatura nominal.

Problemas comunes y soluciones

Problema	Causa potencial	Solución
Salida de calor reducida	Ensuciamiento u oxidación de la superficie del tubo	Limpiar la superficie del tubo; reemplazar si está severamente corroído
Fugas de gas	Sellos dañados o grietas en el tubo.	Realizar pruebas de presión; reemplazar las secciones dañadas
Calefacción desigual	Alineación incorrecta del tubo o reflectores insuficientes	Realinear el tubo; instalar o ajustar reflectores para una radiación uniforme

7. Guía de compra

Al comprar un tubo radiante, considere los siguientes criterios para asegurarse de seleccionar el producto adecuado para su aplicación:

Requisitos de aplicación: Defina el proceso (p. ej., recocido, cementación, secado) y el rango de temperatura requerido.

Tamaño y diseño del horno: elija un tipo de tubo (recto, U, W, etc.) que se ajuste a las limitaciones físicas de su horno.

Compatibilidad con la atmósfera: Asegúrese de que el material del tubo pueda resistir la atmósfera del horno (oxidante, reductora, neutra).

Fuente de energía: decida entre gas (temperaturas más altas, menores costos operativos) o electricidad (control preciso, sin gases de combustión) según la disponibilidad y el costo.

Cumplimiento normativo: Verifique que el tubo y los quemadores asociados cumplan con los estándares locales de seguridad y emisiones (por ejemplo, límites de NOx para quemadores de gas).

8. Innovaciones y conceptos de diseño avanzados

Los diseños modernos de tubos radiantes incorporan características sofisticadas para mejorar el rendimiento, reducir el consumo de energía y mejorar la durabilidad. Las siguientes innovaciones prevalecen en la industria:

A. Quemadores regenerativos con protección gaseosa

Concepto: Los quemadores regenerativos precalientan el aire de combustión utilizando los propios gases de escape del horno, lo que da como resultado una temperatura de llama más alta. Sin embargo, esto puede provocar un calentamiento excesivo de las paredes del tubo.

Innovación: Introducción de una protección gaseosa: un flujo de gases inertes o enfriados (a menudo una parte de los productos de la combustión) que fluye adyacente a la pared del tubo. Este escudo protege el tubo de la parte más caliente de la llama, distribuyendo el calor de manera más uniforme y evitando el sobrecalentamiento localizado.

Beneficio: Permite el uso de paredes más delgadas manteniendo la vida útil del tubo y reduce la formación de óxidos de nitrógeno (NOx) al moderar las temperaturas de la llama.

B. Construcción soldada en espiral

Concepto: Los tubos soldados tradicionales pueden tener propiedades asimétricas debido a la dirección de la soldadura.

Innovación: la soldadura en espiral crea un tubo simétrico donde las propiedades son uniformes alrededor de la circunferencia. Este diseño también minimiza la distorsión durante el calentamiento.

Beneficio: Mejora la estabilidad mecánica y la uniformidad de la transferencia de calor, especialmente importante para procesos de tratamiento térmico de alta precisión.

C. Reflectores integrados y configuraciones de tubos múltiples

Concepto: Para maximizar la eficiencia radiante, los tubos se pueden disponer en configuraciones que reflejen y concentren el calor.

Implementación:
Tubos tipo W: Presentan múltiples curvaturas que aumentan la superficie dentro de un espacio compacto, ideal para grandes zonas de calefacción.

Reflectores: superficies reflectantes ubicadas estratégicamente (a menudo hechas de aleaciones de alta temperatura) dirigen la radiación hacia la pieza de trabajo, reduciendo la pérdida de calor hacia las paredes del horno.

Paquetes de tubos múltiples: en los hornos de alta capacidad, se agrupan múltiples tubos con colectores compartidos, equilibrando el flujo y la temperatura en un área amplia.

D. Aleaciones de pared delgada y alta temperatura

Materiales: Las aleaciones avanzadas (por ejemplo, Kanthal, Fe-Cr-Al) con paredes delgadas (tan bajas como 3/8") brindan una resistencia superior a la oxidación al tiempo que reducen la masa térmica.

Beneficio: tiempos de calentamiento del horno más rápidos y menor consumo de energía, ya que es necesario calentar menos material antes de alcanzar la temperatura objetivo.

9. Análisis comparativo: tubos radiantes versus tecnologías de calefacción alternativas

Los compradores suelen comparar los tubos radiantes con otros métodos de calentamiento de hornos. A continuación se muestra una descripción comparativa:

Parámetro	Tubos Radiantes	Quemadores de fuego directo	Calentadores de resistencia eléctrica
Eficiencia de transferencia de calor	Alto (enfoque radiante)	Moderado (mezcla de convección y radiación)	Alta (calefacción eléctrica directa)
Compatibilidad con la atmósfera	Excelente (aislado de gases de combustión)	Pobre (contacto directo con gases)	Excelente (sin gases de combustión)
Rango de temperatura	Hasta 1300°C (2600°F)	Similar, pero la exposición a las llamas puede limitar la vida útil del tubo.	Normalmente más bajo; limitado por los materiales del electrodo
Flexibilidad de la fuente de energía	Gas, petróleo, gas natural	Principalmente gas/petróleo	Solo electricidad
Complejidad de instalación	Moderado (requiere autorización, líneas de gas)	Simple (llama directa)	Sencillo (cableado eléctrico)
Frecuencia de mantenimiento	Bajo a moderado (depende del material)	Alta (limpieza de quemadores, ajustes de llama)	Bajo (sin partes móviles)
Casos de uso típicos	Tratamiento térmico de alta pureza, hornos de banda continua.	Calentamiento por lotes sencillo y aplicaciones de bajo coste	Control de temperatura preciso y a pequeña escala

10. Estudios de casos: aplicaciones del mundo real

Estudio de caso 1: Tratamiento térmico de tiras continuas

Desafío: Mantener una temperatura uniforme en una banda de acero en movimiento y al mismo tiempo preservar una atmósfera limpia.

Solución: Implementación de Tubos Radiantes Tipo U con quemadores regenerativos y escudo gaseoso. La geometría del tubo permitió un diseño compacto que se ajustaba a la altura limitada del horno, mientras que el escudo protegía el tubo de los picos de llamas, extendiendo su vida útil.

Resultado: Se logró una reducción del 15 % en el consumo de combustible y un aumento del 20 % en la vida útil del tubo gracias al escudo protector y al material de aleación de alta calidad.

Estudio de caso 2: recocido a alta temperatura

Desafío: alcanzar temperaturas superiores a 1200 °C para el recocido de aleaciones sin comprometer la integridad del tubo.

Solución: Utilización de tubos radiantes de aleación a base de níquel con diseño de pared delgada y soldadura en espiral. La aleación de alta temperatura resistió la oxidación y la pared delgada redujo la inercia térmica, lo que permitió un rápido aumento de la temperatura.

Resultado: Se redujo el tiempo de calentamiento en un 30 % y se eliminaron los incidentes de agrietamiento de tubos durante un período operativo de 3 años.

11. Guía de solución de problemas

Síntoma	Causa potencial	Verificación de diagnóstico	Acción recomendada
Distribución desigual de la temperatura	Blindaje reflectante inadecuado o desalineación del tubo	Termografía infrarroja en el interior del horno.	Vuelva a alinear el tubo, instale reflectores adicionales, verifique las distancias libres
Degradación rápida del tubo	Incidencia excesiva de la llama, mala elección del material	Inspeccione la pared del tubo en busca de puntos calientes, verifique la presión del quemador	Instale una protección gaseosa, cambie a un grado de aleación superior, ajuste la presión del quemador
Alto consumo de combustible	Funcionamiento ineficiente del quemador, aislamiento deficiente.	Monitorear la temperatura de los gases de escape, inspeccionar el aislamiento del horno.	Ajuste el quemador para obtener una relación óptima de aire y combustible, agregue aislamiento externo a las carcasas
Ruido o vibración	Flujo de gas turbulento, montaje suelto	Escuche la resonancia, verifique los pernos de montaje	Soportes de montaje seguros, ajuste los caudales de gas para reducir la turbulencia

12. Estándares y cumplimiento de la industria

Al especificar o comprar tubos radiantes, asegúrese de cumplir con los siguientes estándares para garantizar la calidad, la seguridad y la interoperabilidad:

Estándar	Alcance	Relevancia para los tubos radiantes
HG/T 2601	Norma nacional china para equipos de tratamiento térmico.	Especifica dimensiones, grados de materiales y métodos de prueba para componentes de hornos, incluidos los tubos radiantes.
ASTM A608/ASME SA-608	Especificación estándar para tubos de aleación de níquel, cromo y hierro	Regula la composición química y las propiedades mecánicas de los tubos de aleación a base de níquel utilizados en hornos de alta temperatura.
DIN 10295	Norma alemana para tubos de acero destinados a presión.	Relevante para tubos radiantes alimentados con gas con clasificación de presión, ya que garantiza que puedan contener de forma segura los gases de combustión.
JIS G5122	Norma industrial japonesa para tubos de acero inoxidable	Se aplica a tubos radiantes de acero inoxidable y detalla procesos aceptables de resistencia a la corrosión y tratamiento térmico.
Norma ISO 9001	Sistemas de Gestión de Calidad	Garantiza que el fabricante siga procesos de control de calidad consistentes, fundamentales para aplicaciones de alta confiabilidad.

13. Lista de verificación de adquisiciones para tubos radiantes

Antes de finalizar una compra, utilice esta lista de verificación para asegurarse de que se aborden todos los factores críticos:

1.Definir los requisitos del proceso

Rango de temperatura objetivo (°C/°F)

Flujo de calor requerido (kW/m²)

Atmósfera del horno (oxidante, neutra, reductora)

2.Seleccione la geometría del tubo

Elija entre Recto, Tipo U, Tipo W o Tipo P según el espacio del horno y la uniformidad de la zona de calentamiento.

3.Especifique el grado del material

Determine si el acero inoxidable estándar es suficiente o si se necesita una aleación con alto contenido de níquel para ambientes corrosivos.

4.Verificar la compatibilidad dimensional

Confirme el diámetro exterior, el espesor de la pared y el espacio libre mínimo (normalmente ≥ 75 mm desde las paredes) para adaptarse a la expansión térmica.

5.Evaluar la compatibilidad del quemador

Asegúrese de que el diseño de entrada del tubo coincida con el quemador previsto (regenerativo versus fuego directo) y que se cumplan las especificaciones de presión de gas.

6.Solicitar Documentación Técnica

Obtenga certificados de materiales, registros de tratamientos térmicos y certificados de cumplimiento (ASTM, DIN, ISO).

7.Plan de instalación y mantenimiento

Verifique que el proveedor proporcione pautas de instalación y que haya repuestos disponibles para el tipo de tubo seleccionado.

14. Lista de verificación de evaluación de proveedores

Al adquirir tubos radiantes, una evaluación sistemática garantiza la confiabilidad, el cumplimiento y la relación calidad-precio:

Criterio de evaluación	Qué verificar	Evidencia típica
Certificación de materiales	Solicite informes de pruebas de materiales (por ejemplo, ASTM A608 para aleaciones de níquel) que confirmen la composición química y las propiedades mecánicas.	Certificados de cumplimiento, informes de pruebas de lotes.
Proceso de fabricación	Verifique que el proveedor utilice soldadura en espiral para obtener propiedades uniformes de las paredes y realice un tratamiento térmico posterior a la soldadura para aliviar las tensiones.	Diagramas de flujo de procesos, registros de inspección de calidad.
Tolerancia dimensional	Asegúrese de que el tubo cumpla con las tolerancias de diámetro exterior (OD), espesor de pared y rectitud especificadas (a menudo ±0,1 mm para aplicaciones de alta precisión).	Certificados de inspección dimensional, datos CMM.
Accesorios de instalación	Confirme la inclusión de juntas de brida, clips en U y tapas de extremo reflector compatibles con el diseño de su horno.	Lista de piezas, catálogo de accesorios.
Soporte posventa	Evaluar la disponibilidad de soporte técnico, inventario de repuestos y términos de garantía (normalmente de 12 a 24 meses para aleaciones de alta temperatura).	Acuerdos de nivel de servicio, documentación de garantía.
Cumplimiento y estándares	Verifique el cumplimiento de las normas pertinentes (por ejemplo, HG/T 2601 para equipos de tratamiento térmico chinos, ISO 9001 para gestión de calidad).	Copias de certificación, informes de auditoría.

15. Mejores prácticas de instalación y protocolos de seguridad

La instalación adecuada es fundamental para el rendimiento, la longevidad y la seguridad. Siga estas pautas:

1.Autorización y soporte

Distancia pared/suelo: Mantenga una distancia mínima de 1,2 × diámetro del tubo (d) desde las paredes y pisos del calefactor para temperaturas superiores a 600 °C, y ≥100 mm para temperaturas más bajas con alto flujo de aire.

Espaciado de tubos: el espaciado de centro a centro debe ser ≥2,5×d para evitar interferencias radiativas y garantizar un calentamiento uniforme.

Colgadores de soporte: Coloque los colgadores de tubos a no más de 10 cm (4 pulgadas) de la unidad del quemador y utilice ganchos en forma de S para una suspensión segura.

2.Instalación de bridas y sellos

Especificaciones de torque: Aplique un torque uniforme a los pernos de las bridas (generalmente 15‑20 Nm) para evitar una compresión desigual que podría provocar fugas.

Integridad del sello: Utilice juntas de grafito o silicona para altas temperaturas. Verifique que la ventana de observación de la llama mire hacia abajo para evitar el impacto directo de la llama en el punto de entrada del tubo.

3.Comprobaciones previas a la puesta en servicio

Inspección del sensor de impacto: asegúrese de que los sensores de impacto en el embalaje estén intactos al recibirlo, lo que indica que el tubo no ha sufrido daños durante el transporte.

Imágenes térmicas: realice un escaneo infrarrojo después del calentamiento inicial para identificar puntos calientes o patrones de radiación desiguales.

4.Precauciones de seguridad

Alivio de presión: Instale válvulas de alivio de presión en la línea de gas para proteger contra la sobrepresurización.

Ventilación: Asegure una ventilación adecuada para los gases de combustión, especialmente cuando se utilizan quemadores con bajo contenido de NOx que pueden producir niveles más altos de CO si no se ajustan adecuadamente.

16. Planificación del mantenimiento y gestión del ciclo de vida

Una estrategia de mantenimiento proactivo extiende la vida útil de los tubos y minimiza el tiempo de inactividad inesperado:

Actividad de mantenimiento	Frecuencia	Indicadores clave
Inspección visual	Mensual (visual), Trimestral (detallado)	Compruebe si hay decoloración, grietas o deformaciones en la superficie del tubo.
Reemplazo del sello de brida	Cada 1 o 2 años (o según recomendación del OEM)	Busque juntas endurecidas, grietas o fugas de gas en la brida.
Verificación de alineación del reflector	Trimestral	Verifique que las superposiciones del reflector permanezcan dentro de la tolerancia (±2 mm) y ajústelas si se produce flacidez.
Calibración del flujo de gas	Anualmente	Asegúrese de que la presión del quemador y la relación aire-combustible permanezcan dentro de las especificaciones de diseño para evitar el impacto de las llamas.
Evaluación del final de su vida útil	Cada 5 años (o después de ciclos térmicos importantes)	Realizar una prueba no destructiva (por ejemplo, medición de espesor ultrasónica) para evaluar el adelgazamiento de la pared.

Opciones al final de su vida útil:

Renovación: algunos tubos con alto contenido de níquel se pueden volver a recubrir con capas protectoras (p. ej., Al₂O₃) para prolongar su vida útil.

Refundición: para tubos de aleación, considere enviar el material a una fundición para volver a fundirlo y moldearlo en tubos nuevos, lo que puede ser más sostenible que comprar material nuevo.

17. Diagnóstico y solución de problemas avanzados

Incluso con un diseño cuidadoso, pueden surgir problemas operativos. Esta sección proporciona un enfoque sistemático para diagnosticar problemas comunes, utilizando tanto observaciones empíricas como análisis cuantitativos.

A. Diagrama de flujo de diagnóstico para problemas comunes

Síntoma	Causas probables	Pasos de diagnóstico	Acciones correctivas
Distribución desigual de la temperatura	1. Reflectores desalineados 2. Tubo hundido 3. Flujo de gas inconsistente	1. Realice un escaneo infrarrojo a través de la superficie del tubo 2. Mida la desviación de la línea central del tubo con un nivel láser 3. Verifique la uniformidad de la presión del colector de gas	1. Realinear los reflectores (mantener una superposición de 9 pulgadas) 2. Ajustar los soportes de los tubos o reemplazarlos con un tubo de pared más gruesa 3. Equilibrar el colector o reemplazar los orificios obstruidos
Emisiones excesivas de NOx	1. Temperatura de llama alta 2. Exceso de aire inadecuado 3. Desgaste del quemador	1. Mida la temperatura de la llama con un pirómetro 2. Realice un análisis de los gases de escape 3. Inspeccione el quemador en busca de erosión en la punta	1. Reducir la temperatura máxima de la llama (p. ej., reducir el exceso de aire) 2. Ajustar la relación aire-combustible para una estequiometría óptima 3. Reemplazar o reconstruir el quemador
Impacto de llama en la entrada del tubo	1. Ángulo de llama incorrecto 2. Entrada del tubo demasiado cerca del quemador 3. Frente de llama dañado	1. Inspeccione visualmente el punto de entrada de la llama. 2. Mida la distancia desde el quemador al tubo (mantenga ≥ 4 pulgadas) 3. Verifique si hay obstrucciones en la línea de combustible.	1. Ajuste la posición o el ángulo del quemador 2. Aumente el espacio o agregue un difusor de llama 3. Elimine la obstrucción, reemplace los componentes dañados
Rápida degradación del tubo (corrosión/fisura)	1. Aleación incompatible con la atmósfera 2. Ciclos de choque térmico 3. Combustible contaminado	1. Realizar un análisis metalúrgico de la sección fallida. 2. Revisar las tasas de rampa de temperatura. 3. Probar la composición del combustible para detectar azufre/haluros.	1. Cambiar a una aleación más resistente (por ejemplo, Kanthal para reducir) 2. Modificar los perfiles de calentamiento/enfriamiento 3. Purificar el combustible o instalar filtración

B. Análisis cuantitativo de la causa raíz

Cuando ocurre una falla, aplique un modelo cuantitativo simple para estimar la contribución de cada factor:

α (Factor Térmico): Aumenta con cambios rápidos de temperatura (ΔT/Δt). Utilice datos de termopares para calcular velocidades de rampa.
β (Factor químico): Se correlaciona con los niveles de impureza del combustible (p. ej., ppm de H₂S). Obtener informes de análisis de combustible.
γ (Factor Mecánico): Se relaciona con el pandeo del tubo (desviación en mm) y la velocidad del gas (m/s). Mida utilizando herramientas de alineación láser y medidores de flujo.

18. Preguntas frecuentes (FAQ)

P1: ¿En qué se diferencia un tubo radiante de un quemador de horno tradicional?
Un tubo radiante encierra la fuente de calor dentro de un tubo protector, lo que permite el calentamiento indirecto. Esto protege el elemento calefactor de atmósferas corrosivas y permite una distribución del calor más uniforme en comparación con los quemadores de llama directa.

P2: ¿Se pueden utilizar tubos radiantes tanto para calefacción como para refrigeración?
No, los tubos radiantes están diseñados exclusivamente para aplicaciones de calefacción. Los procesos de refrigeración suelen utilizar diferentes tecnologías, como camisas de agua o sistemas de refrigeración por aire.

P3: ¿Cuál es la vida útil típica de un tubo radiante?
La vida útil varía según el material y las condiciones de funcionamiento, pero generalmente oscila entre 5 y 15 años. El mantenimiento adecuado y evitar la exposición a temperaturas superiores a la nominal del tubo pueden prolongar su vida útil.

P4: ¿Existen preocupaciones especiales de seguridad con los tubos radiantes?
Sí. Para los tubos alimentados con gas, asegúrese de que la ventilación y el escape de los gases de combustión sean adecuados. Para todos los tubos, evite el contacto directo con la superficie caliente y utilice equipo de protección durante la instalación y el mantenimiento.

19. Lista de verificación de referencia rápida

categoría	Parámetro clave	Valor objetivo/acción
Geometría del tubo	Superposición de reflectores	≥9 pulgadas (23 cm)
Liquidación	Distancia a la pared del horno	≥1,2×diámetro del tubo
Soporte	Distancia entre colgadores y quemadores	≤4 pulgadas (10 cm)
Material	Para >1.200°C reduciendo	Kanthal A1 o Inconel 625
Instalación	Par de brida	15‑20 Nm (uniforme)
Mantenimiento	Intervalo de reemplazo del sello	12‑24 meses
Rendimiento	Emisividad objetivo	0,85‑0,92 (alto contenido de níquel)
Seguridad	Comprobación del sensor de impacto	Verificar intacto al recibirlo
Preparación para el futuro	Capacidad modular	Utilice un diseño de tubo segmentado
