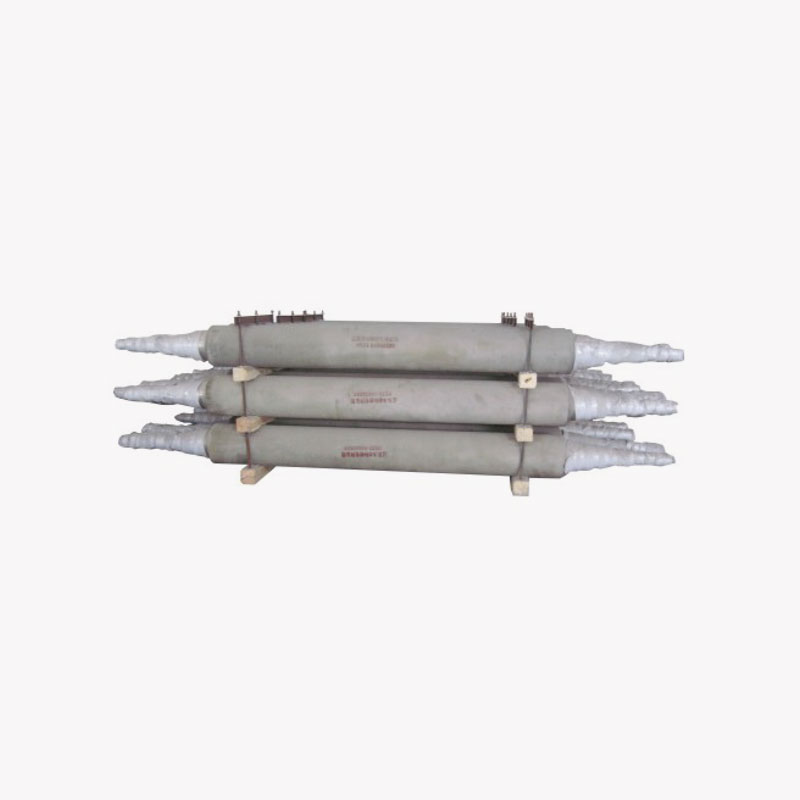

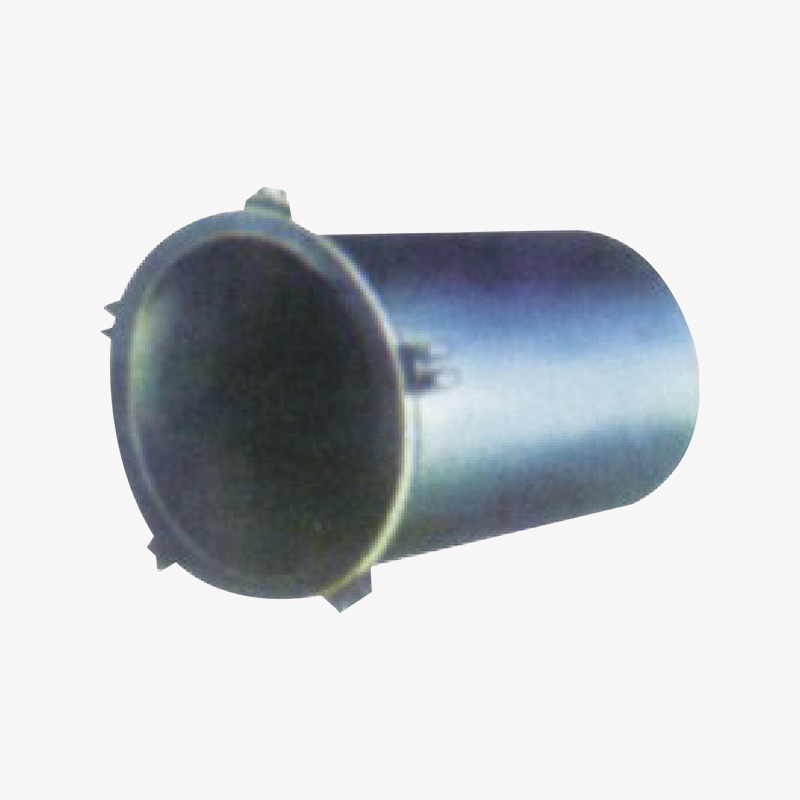

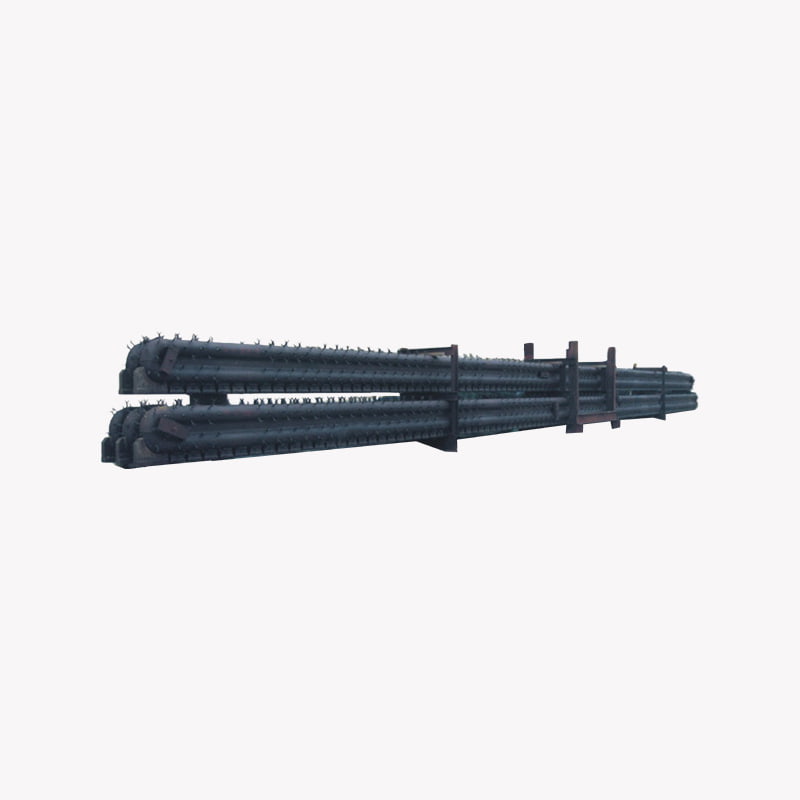

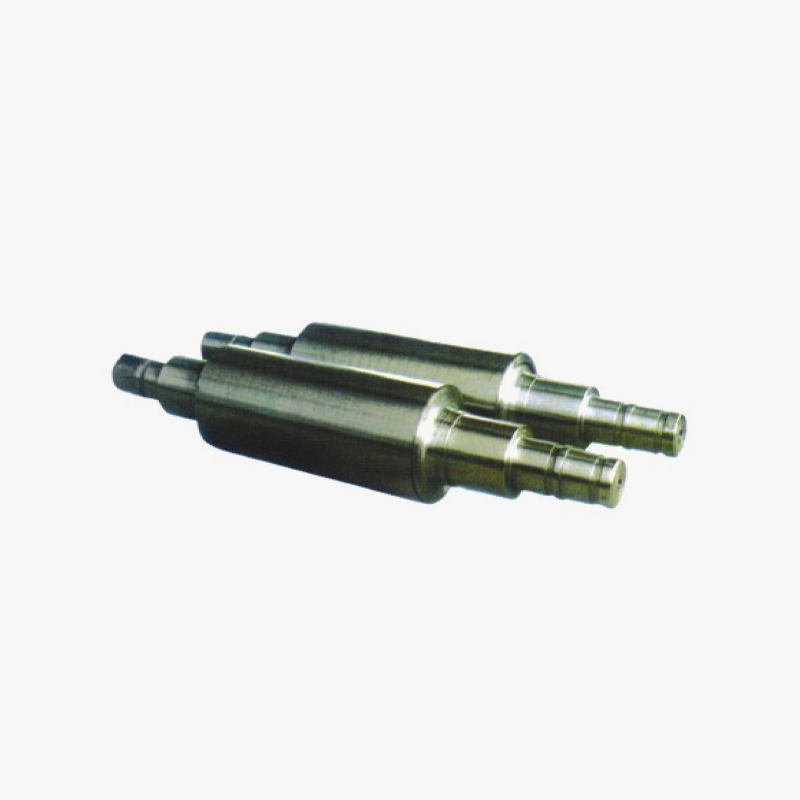

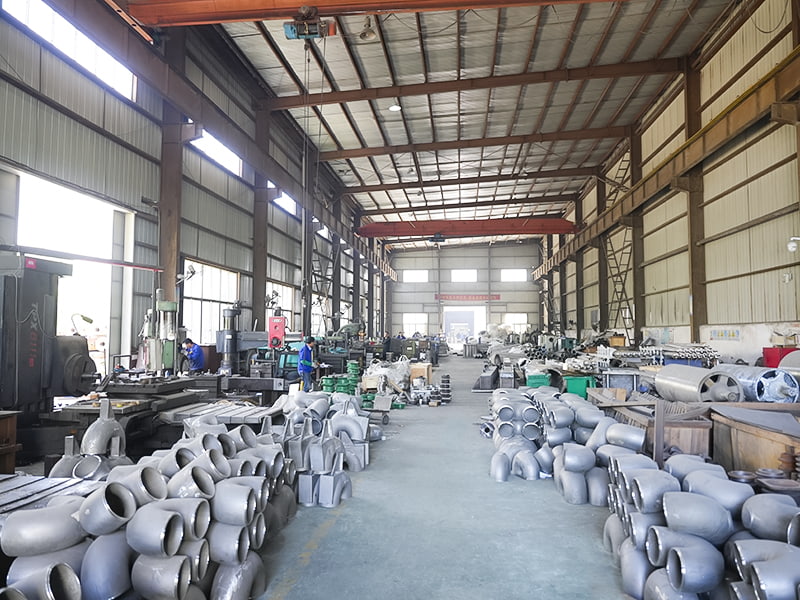

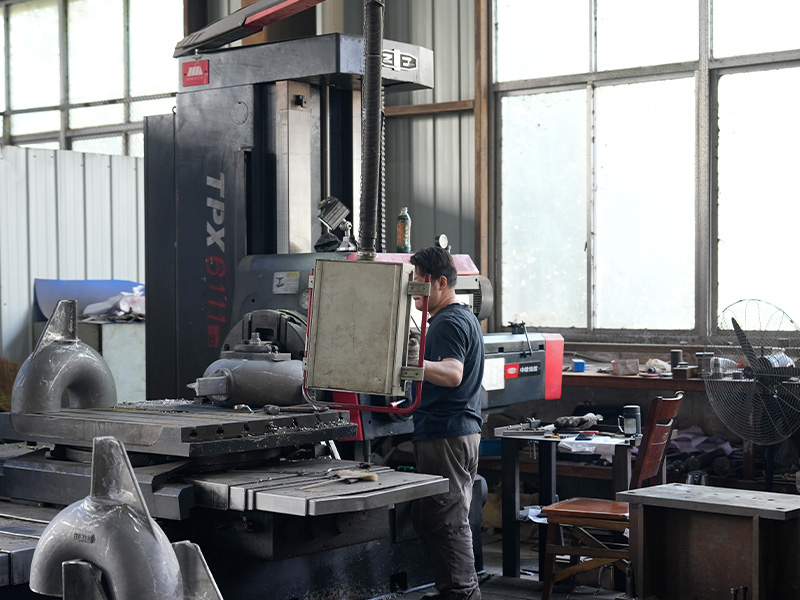

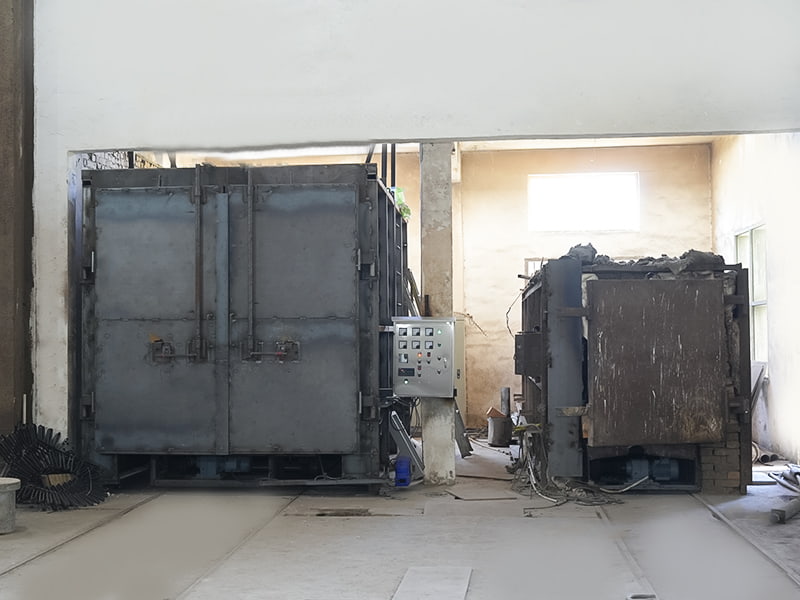

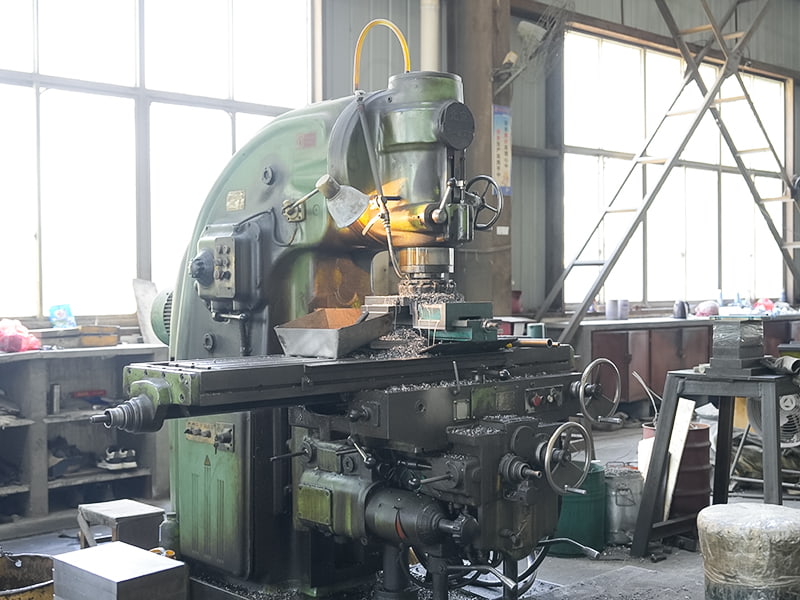

La empresa opera cuatro talleres especializados —Fundición, Metalistería, Soldadura y Moldeo en Arena— junto con un Centro de Pruebas Empresariales interno. Se ha equipado con más de 100 conjuntos de equipos de investigación y desarrollo y de pruebas, incluidos hornos de vacío, hornos de frecuencia media, hornos de electroescoria, centrífugas, espectrómetros y máquinas de prueba electrónicas universales. La instalación también ha establecido una línea de producción de fundición de precisión con sol de sílice, una línea de producción de fundición en arena, una línea de producción de fundición centrífuga y un laboratorio de pruebas de rendimiento de materiales. Esta configuración integrada permite a la empresa brindar servicios integrales de alta calidad —desde el desarrollo de materiales hasta la entrega de piezas fundidas terminadas y soporte posventa— con una capacidad de producción anual de 10 000 toneladas métricas de piezas fundidas de aleación.
La empresa se distingue por su amplia capacidad para seleccionar y fundir una amplia gama de materiales, desde aleaciones maestras de alta temperatura y aleaciones especiales hasta acero libre de carbono, acero inoxidable, acero resistente al calor y aceros especiales de alta aleación. Mediante técnicas de mecanizado de alta precisión y tecnologías de soldadura diversificadas, estas piezas fundidas se procesan posteriormente para obtener productos funcionales adaptados a diversas aplicaciones.
Contamos con un equipo de ingeniería experimentado capaz de fabricar productos basados en dibujos proporcionados por los clientes.
Costo controlable
Operamos nuestra propia fundición, suministrando productos directamente del fabricante, ofreciendo alta calidad a precios competitivos.
Garantía de calidad
Contamos con nuestro propio laboratorio y equipos de prueba avanzados de la industria para garantizar la calidad del producto.
Diversidad de productos

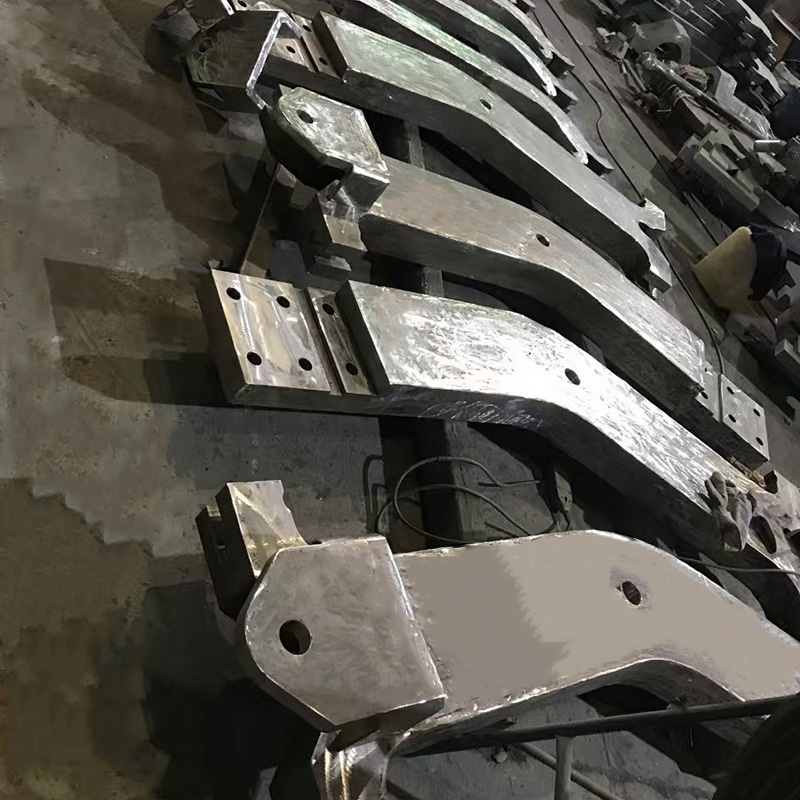

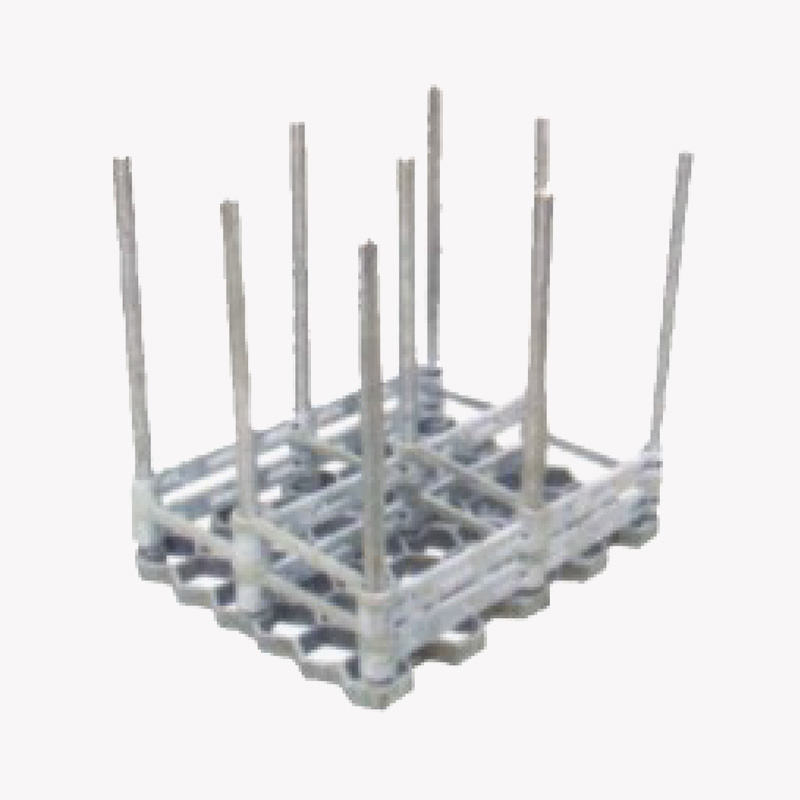

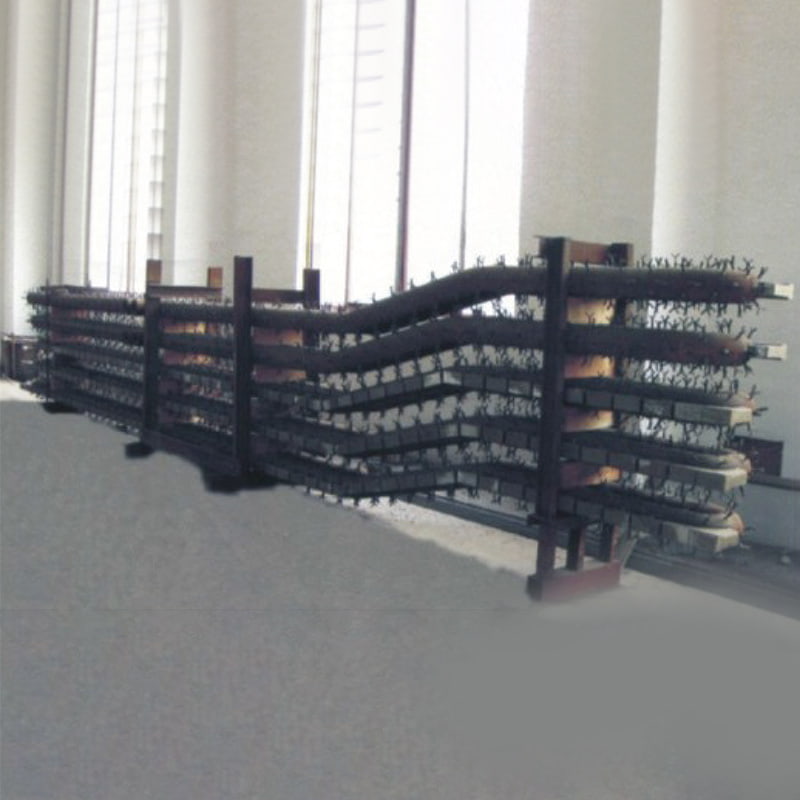

Poseemos capacidades en fundición centrífuga, fundición en arena, fundición de precisión con sol de sílice y más.

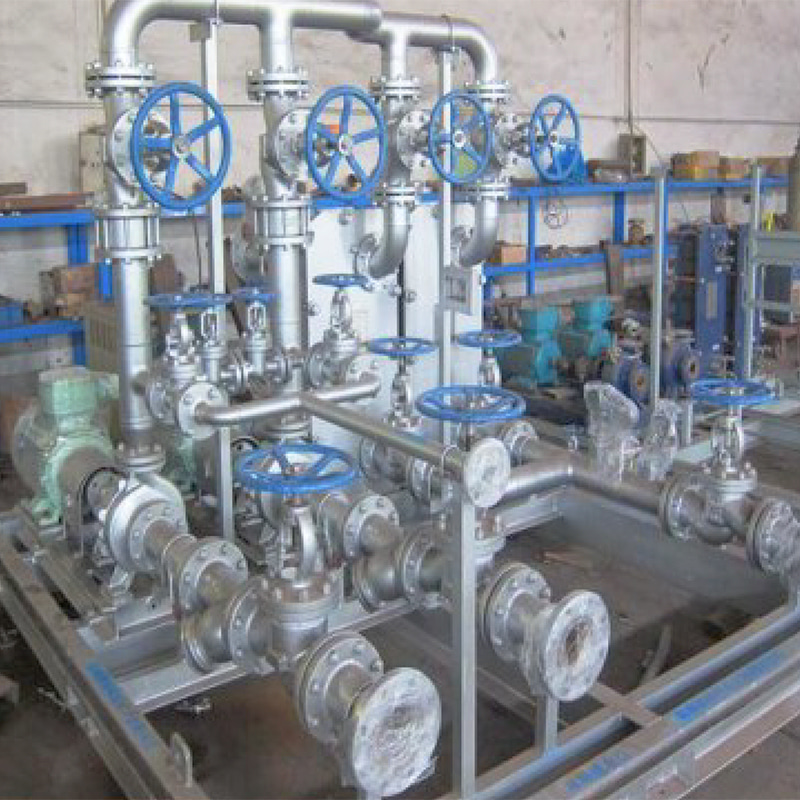

Aplicación Industrial
La empresa se rige por una filosofía corporativa basada en el pragmatismo, la innovación, la alta calidad y la eficiencia, y brinda de todo corazón servicios para industrias como la metalurgia, la electricidad, la petroquímica, la minería, la industria aeroespacial, el tratamiento térmico y la galvanización por inmersión en caliente.
Los calentadores de tubo radiante de gas son sistemas de calefacción por infrarrojos basados en combustión que queman gas natural o propano dentro de un tubo de metal sellado y entregan energía radiante directamente a las personas, los pisos y los equipos sin calentar el aire como paso intermedio. Esta transferencia directa de energía es la razón por la que habitualmente superan a los sistemas de aire forzado entre un 20% y un 50% en edificios industriales de gran altura, y por qué siguen siendo la opción predeterminada para almacenes, talleres y centros de servicio de vehículos en climas fríos.
¿Qué es un calentador de tubo radiante a gas?
Un calentador de tubo radiante de gas consta de una carcasa de quemador en un extremo, un tubo de acero cilíndrico largo, generalmente de 3 a 12 metrosetros de longitud, un panel reflector colocado sobre el tubo y un ventilador de tiro inducido y un conducto de humos en el extremo opuesto. Cuando el quemador se enciende, la llama y los gases de combustión calientes viajan a lo largo de todo el tubo, calentando la pared metálica a temperaturas superficiales de 350°C a 600°C. A continuación, esa superficie metálica caliente emite radiación infrarroja, que el reflector dirige hacia abajo, hacia la zona ocupada. El término baja intensidad se utiliza a menudo para estos sistemas porque la temperatura de la superficie del tubo es comparativamente baja cuando se compara con calentadores cerámicos de alta intensidad, pero aún lo suficientemente caliente como para producir una salida radiante significativa. Si eres nuevo en la tecnología, esto guía detallada de tubos radiantes Explica las configuraciones comunes y la terminología operativa.
Cómo funciona el proceso de combustión
La secuencia del quemador y del encendido
La combustión comienza en la carcasa del quemador, donde una válvula de gas controlada electrónicamente admite combustible en una cámara de mezcla. Un soplador venturi o premezcla extrae aire de combustión y lo mezcla con el gas en una proporción ajustada a un ligero exceso de aire para garantizar una combustión completa y minimizar la formación de monóxido de carbono. Un electrodo de chispa o un encendedor de superficie caliente enciende la mezcla, y una varilla de llama o un sensor UV confirma que se ha producido la ignición antes de que se permita que la válvula de gas permanezca abierta. Esta secuencia de seguridad se repite en cada arranque en frío y está controlada por un controlador de combustión dedicado. Debido a que todo el proceso de combustión está sellado dentro del sistema de tubo del quemador, ninguna llama abierta entra en contacto con el espacio ocupado y todos los productos de la combustión se dirigen al conducto de humos.
Propagación de llama y calentamiento de tubos
Una vez encendida, la llama crea un chorro de alta velocidad de gases de combustión calientes que viajan por el tubo radiante. La pared del tubo absorbe calor de la corriente de gas mediante una combinación de convección forzada y radiación de la propia llama. La superficie interior de los primeros 1 o 2 metros del quemador experimenta el mayor flujo de calor y, por lo tanto, está fabricada con un material más grueso o de mayor aleación. Los deflectores internos reducen la velocidad del gas cerca del quemador y crean turbulencias a lo largo del tubo para que el coeficiente de transferencia de calor permanezca alto. El objetivo del diseño es mantener la superficie del tubo lo más uniforme posible, con una temperatura del extremo de la chimenea no más de 50 °C más fría que la temperatura máxima. Cuando la aplicación requiera el quemador y la chimenea en el mismo extremo, se tubo radiante en forma de U Es la geometría estándar porque duplica la longitud radiante en el mismo espacio del techo y simplifica el recorrido de las tuberías de gas y de escape.
Comprender dónde termina la energía del combustible de entrada es la forma más rápida de apreciar por qué los calentadores de tubo radiante son eficientes. En un sistema equilibrado típico, aproximadamente el 62% de la energía del gas abandona la superficie del tubo en forma de radiación infrarroja, y esta es la parte que realiza el trabajo útil. Otro 12% se libera como convección de bajo nivel desde el tubo caliente y el reflector, lo que calienta el aire adyacente al techo pero sigue siendo útil porque reduce el diferencial de temperatura en toda la envolvente del edificio. Las pérdidas de humos promedian alrededor del 18% en un sistema de tiro inducido con una relación de combustión configurada correctamente, aunque los quemadores más viejos o sin mantenimiento pueden elevar esa cifra por encima del 25%. El 8% final escapa a través de los soportes, las superficies reflectoras y el tubo de ventilación. La suma de las partes radiante y convectiva muestra que más del 70% del combustible ingresa al edificio, razón por la cual un calentador de tubo radiante puede mantener condiciones confortables con una factura de gas más baja que un sistema de aire forzado de la misma capacidad nominal.
Transferencia de calor: de las llamas a la energía radiante
Cómo viaja la radiación infrarroja
La radiación infrarroja de la superficie de un tubo se comporta como la luz visible: viaja en línea recta, se refleja en las superficies pulidas y es absorbida por materiales sólidos. El aire es casi transparente a las longitudes de onda emitidas por un tubo en el rango de 300°C a 600°C, por lo que la radiación pasa a través del aire sin calentarlo. Cuando una losa de piso o un equipo absorbe esa radiación, comienza a calentarse y la superficie calentada luego libera su calor al aire circundante a través de convección natural. Esta es la razón por la que el suelo de un edificio con calefacción radiante se siente cálido incluso en los días más fríos y por la que los ocupantes se sienten cómodos con un ajuste del termostato más bajo que el que requeriría un sistema convectivo.
El papel del reflector
Un reflector encima de cada tubo duplica aproximadamente el flujo radiante utilizable entregado al piso de abajo. El reflector está formado por un material con alta reflectividad, normalmente aluminio pulido, y su curvatura está diseñada para proyectar la radiación descendente en un patrón de haz específico. Los reflectores gran angular distribuyen la energía uniformemente desde alturas de montaje de 3 a 5 metros, mientras que los reflectores estrechos producen un haz más largo y estrecho para alturas de 8 metros o más. La eficiencia del reflector se degrada gradualmente a medida que la superficie se oxida o acumula polvo, por lo que es una práctica común un intervalo anual de limpieza y reemplazo de 8 a 12 años.
Configuraciones de extracción versus inserción
Los calentadores de tubo radiante de gas se clasifican según la posición del ventilador de combustión con respecto al tubo. En una configuración de extracción o de tiro inducido, el ventilador se monta en el extremo del conducto de humos y aspira los gases de combustión a través del tubo, colocando el interior del tubo a una presión negativa. Esta es la configuración predominante para los calentadores industriales de interior, porque las pequeñas fugas en el tubo o en las juntas introducirán aire en lugar de expulsar los productos de la combustión al edificio. En una configuración de empuje o de tiro forzado, el ventilador se ubica en el extremo del quemador y empuja la mezcla de gas y aire a través del tubo, por lo que el tubo tiene una presión positiva y cualquier fuga puede liberar productos de combustión. Por lo tanto, el diseño de paso es menos común para instalaciones en interiores y generalmente se limita a equipos aptos para exteriores o diseños de tubos de doble pared. La velocidad del ventilador en un sistema de paso también determina el tiempo de residencia del gas, que da forma directamente al perfil de temperatura del tubo.
El perfil de temperatura de la superficie del tubo es el cuadro de diagnóstico más informativo para un calentador de tubo radiante de gas. La curva muestra la temperatura en el eje vertical y la distancia desde la entrada del quemador en el eje horizontal. En un sistema equilibrado, la temperatura aumenta rápidamente durante los primeros 0,5 metros, alcanza una meseta entre 1 y 3 metros y luego disminuye gradualmente a medida que se acerca al conducto de humos. Una caída brusca de temperatura en la mitad del tubo generalmente significa que el deflector interno se ha movido o que el quemador está configurado incorrectamente. Un calentador que alcanza su punto máximo al principio y luego cae constantemente probablemente esté sobrecalentado, empujando gases calientes a través tan rápido que la mitad posterior del tubo aporta poca energía radiante. La diferencia aceptable entre la temperatura máxima y la temperatura del extremo de la chimenea es de aproximadamente 50°C; cuando esa diferencia excede los 75°C, la sección del extremo del quemador se sobrecalienta y la vida útil del tubo se acorta. Monitorear este perfil una vez por temporada con un pirómetro de contacto a través de los puertos de servicio es uno de los mejores hábitos de mantenimiento que puede adoptar una instalación.
Componentees y materiales clave
La durabilidad de un calentador de tubo radiante depende principalmente de las aleaciones utilizadas para el tubo. Los sistemas estándar utilizan acero aluminizado en toda su longitud con una sección de acero inoxidable 309 o 310 más pesada en el extremo del quemador. Los materiales de mayor calidad se justifican cuando el calentador funciona más de 3.000 horas por temporada o cuando el combustible contiene compuestos de azufre. El espesor de la pared del tubo suele ser de 2 a 3 mm y la vida útil esperada oscila entre 8 y 15 años, dependiendo de la velocidad de encendido y la calidad del mantenimiento.
Componentes típicos, su función, material base y programa de mantenimiento.
Component
Función
Material típico
Intervalo de mantenimiento
Carcasa del quemador
Mezcla gas y aire de combustión, enciende la mezcla.
Hierro fundido o acero revestido
Inspección anual y prueba de fugas.
tubo radiante
Transfiere calor de los gases de combustión a la superficie del tubo.
Acero aluminizado, inoxidable 304/309/310.
Inspeccionar anualmente; reemplazar cada 8 a 15 años
Reflector
Dirige la radiación infrarroja hacia arriba y hacia abajo.
Aluminio pulido o acero inoxidable
Limpiar anualmente
ventilador de tiro inducido
Atrae los gases de combustión a través del tubo.
Acero galvanizado con motor sellado.
Engrase los rodamientos anualmente
Tren de válvulas de gas
Regula el flujo de combustible y se apaga con bloqueo de seguridad.
Latón y acero inoxidable
Prueba funcional anual
Controles
Encendido, supervisión de llama, regulación de temperatura.
Electronica y electromecanica
Calibrar anualmente
En la gama de productos Huaye, los tubos radiantes están disponibles en longitudes rectas individuales, como Tubo radiante tipo W donde un quemador suministra un tubo largo continuo de múltiples pasos y como tubo recto hecho a medida para proyectos de reemplazo. La geometría tipo W es una opción popular cuando un solo quemador debe alimentar un tubo largo con múltiples pasos, triplicando efectivamente la superficie radiante en un espacio compacto elevado.
La eficiencia de un calentador de tubo radiante de gas se mide mejor como la fracción de la energía del combustible de entrada que llega a la zona ocupada como calor útil. En un calentador bien instalado, esa cifra suele ser del 70% al 78%. En comparación, una unidad de calefacción de aire forzado con la misma entrada de gas entrega sólo entre el 55% y el 65% de su energía al mismo espacio porque una parte importante se acumula en el techo en forma de pérdidas por estratificación.
Consumo anual de combustible entre un 20% y un 50% menor que la calefacción por aire forzado
Sin conductos que limpiar, filtrar o aislar
Funcionamiento silencioso, que mejora la comunicación en talleres abiertos.
Cada calentador se puede controlar de forma independiente para retrocesos desocupados.
El calor se entrega donde se realiza el trabajo, no al volumen vacío encima del gancho de la grúa.
El gráfico de radar compara un calentador de tubo radiante de gas con un calentador unitario de aire forzado según los seis criterios que más importan a los administradores de instalaciones. La comodidad tiene una puntuación de 5 sobre 5 para los radiantes porque los ocupantes reciben entrada infrarroja directa, mientras que el aire forzado obtiene una puntuación de 3 porque depende del movimiento del aire para brindar calor. La eficiencia energética es de 5 versus 2 por las razones descritas anteriormente: la pérdida por estratificación está casi ausente en los sistemas radiantes. La calidad del aire interior es efectivamente igual: el radiante tiene una puntuación de 4 porque no hay filtros que mantener y el aire forzado también tiene una puntuación de 4 cuando está equipado con un intercambiador de calor adecuado. El ruido es una clara ventaja para los radiantes 4 frente a 2, ya que las unidades de aire forzado son notablemente más ruidosas para generar la presión estática necesaria para distribuir el aire. La flexibilidad de zonificación es 5 versus 3 porque cada calentador radiante es una zona autónoma con su propio termostato. El costo de instalación es el único criterio en el que el aire forzado gana 5 versus 3, aunque esa diferencia normalmente se recupera dentro de dos temporadas de calefacción en cualquier clima más frío que unos 2.000 grados-día de calefacción.
Aplicaciones y consideraciones de selección
Las aplicaciones típicas de los calentadores de tubo radiante de gas incluyen áreas de mantenimiento de vehículos, hangares de aviones, estaciones de bomberos, plantas de fábrica, almacenes, centros de distribución, invernaderos e instalaciones deportivas cubiertas. El denominador común es un edificio con techos altos, grandes aberturas de puertas o índices de ventilación elevados. En estas condiciones, el calor del aire forzado se pierde hacia el techo cada vez que se abre una puerta, mientras que el calor radiante permanece en la losa del piso y se vuelve a liberar gradualmente. Un suelo de hormigón con una gran masa térmica es la mejor opción porque absorbe la radiación durante el día y la reemite durante la noche, aplanando la curva de temperatura y reduciendo la carga máxima al amanecer.
El dimensionamiento correcto comienza con un cálculo estándar de pérdida de calor, no con reglas generales de área de piso. El cálculo debe incluir la envolvente del edificio, la tasa de infiltración, el tiempo de puertas abiertas por turno y la temperatura interior de diseño. Sobredimensionar un calentador de tubo radiante produce ciclos cortos y una cobertura de piso desigual, mientras que un tamaño insuficiente obliga a la unidad a funcionar continuamente y pierde el beneficio de la re-radiación cíclica del piso de concreto. Una vez conocida la carga térmica, las variables de selección son la altura de montaje, que determina el ángulo del reflector, la longitud del tubo, que determina el ancho de la tira calentada, y el número de pasadas del calentador. Para instalaciones donde el suministro de gas se puede colocar en una pared y la salida de humos en la pared opuesta, el tubo radiante en forma de I Ofrece el menor costo por metro y la construcción más sencilla, aunque requiere acceso por ambos extremos.
El gráfico de barras compara el coste anual típico de calefacción para un taller de 2.000 metros cuadrados en un lugar con 3.200 grados-día de calefacción con cuatro tecnologías de calefacción diferentes. El calentador de tubo radiante de gas cuesta anualmente alrededor de 22.000 dólares, aproximadamente un 30% menos que el calentador unitario de aire forzado, que cuesta cerca de 31.000 dólares. La calefacción por suelo hidráulico tiene un coste ligeramente inferior al del sistema de tubos radiantes, unos 20.000 dólares, pero requiere una reconstrucción completa del suelo de hormigón que pocos proyectos de modernización pueden justificar. La calefacción por resistencia eléctrica es, con diferencia, la opción más cara, aproximadamente 44.000 dólares, debido a la economía de conversión de energía en calor. Estas cifras son típicas de edificios bien aislados posteriores a 1980 y se vuelven aún más favorables para la calefacción por tubos radiantes cuando el edificio está mal aislado o tiene ciclos frecuentes de puertas. La conclusión es que los calentadores de tubo radiante a gas ofrecen la combinación más atractiva de costo inicial, costo operativo y viabilidad de modernización para la mayoría de los edificios industriales.
Antes de finalizar una compra, verifique que el controlador del quemador cumpla con el programa de mantenimiento que exige su instalación, verifique las distancias libres a los materiales combustibles en el manual de instalación y solicite al proveedor un plano de diseño que muestre las posiciones del calentador, los componentes del tren de gas y las terminaciones de ventilación. Si comparte los planos de construcción y los detalles de aislamiento con nuestros ingenieros de aplicaciones , podemos confirmar el número de calentadores y generar un diagrama de espaciado preliminar para realizar un presupuesto.
Los calentadores de tubo radiante de gas funcionan convirtiendo la energía química del gas en radiación infrarroja a través de un tubo de metal calentado y sellado. La naturaleza directa de la transferencia de calor radiante le da a esta tecnología su ventaja de eficiencia en edificios de gran altura y, con el tamaño, ajuste y mantenimiento correctos, un sistema de tubos radiantes proporcionará un calor confortable a nivel del piso temporada tras temporada. Si está evaluando esta tecnología para sus instalaciones, el siguiente paso práctico es calcular su pérdida de calor, revisar las opciones de calentadores certificados y solicitar una propuesta de diseño a un fabricante experimentado.
Un calentador de tubo radiante es un sistema de calefacción por infrarrojos a gas que produce calor quemando combustible dentro de un tubo de metal cerrado e irradiando la energía térmica directamente a los objetos, personas y pisos debajo de él. A diferencia de un calentador unitario de aire forzado, que calienta todo el volumen de aire de un edificio, un calentador de tubo radiante emite ondas infrarrojas que viajan en línea recta hasta alcanzar una superficie sólida. El suelo, las máquinas y los ocupantes absorben esa radiación y liberan el calor a su entorno. Para los ingenieros de planta y administradores de instalaciones, el resultado práctico es una respuesta de confort más rápida, un menor consumo de combustible y temperaturas más consistentes a nivel del suelo en grandes edificios industriales.
Cómo un calentador de tubo radiante convierte el combustible en calor
El proceso de funcionamiento completo de una estufa de tubo radiante se puede reducir a cuatro etapas claramente definidas.
El quemador mezcla gas natural o propano con una cantidad controlada de aire de combustión y enciende la mezcla.
La llama y los gases de combustión calientes viajan a través de un tubo largo de acero o de una aleación resistente al calor, calentando gradualmente la pared del tubo desde el interior.
La superficie exterior del tubo alcanza temperaturas de aproximadamente 800°F a 1000°F y comienza a liberar radiación infrarroja.
La energía infrarroja se mueve a través del aire sin calentarlo, golpea el piso y el equipo y calienta esas superficies directamente.
Esa etapa final es la característica definitoria de la calefacción radiante. Un calentador de convección depende de que el aire caliente suba hacia el techo, se estratifique en capas y deje zonas frías cerca del muelle de carga o del banco de trabajo. Los tubos radiantes evitan ese problema entregando energía directamente a la zona ocupada. El aire se calienta sólo después de que el suelo y el equipo vuelven a emitir el calor almacenado. Esto permite ajustar el termostato varios grados más bajo para obtener la misma comodidad percibida, razón por la cual muchas instalaciones reportan ahorros de combustible del 25 al 40 por ciento en comparación con los sistemas de aire forzado.
Los ahorros mostrados arriba son rangos típicos reportados en instalaciones industriales en lugar de valores garantizados. El resultado real depende de la altura del techo, las condiciones de corriente, el nivel de aislamiento y la frecuencia con la que se abren las puertas de carga. Los edificios con techos altos y grandes volúmenes de aire responden mejor a la calefacción radiante porque no hay necesidad de calentar aire que simplemente se acumulará cerca del techo. Las instalaciones con aperturas frecuentes de puertas también se benefician, porque la energía radiante restablece el calor a nivel del piso rápidamente después de que entra aire frío. Un sistema de aire forzado tardaría mucho más en recalentar todo el volumen de aire interior después de cada ciclo de puerta. Estas características operativas hacen que el enfoque radiante sea particularmente atractivo en entornos de logística y producción donde las fugas de aire y la altura del edificio van en contra de la calefacción convencional. Para instalaciones que también necesitan calor de proceso o componentes de hornos, la misma tecnología de aleación resistente al calor que se encuentra en los tubos radiantes se utiliza en todos los equipos relacionados, razón por la cual muchos compradores comienzan con un guía detallada sobre los fundamentos del tubo radiante antes de escribir sus especificaciones.
Componentes clave de un calentador de tubo radiante
Un sistema típico de calefacción por tubos radiantes se construye a partir de una pequeña cantidad de componentes robustos. Comprender cada uno de ellos ayuda a especificar la unidad correcta y a diagnosticar problemas más adelante.

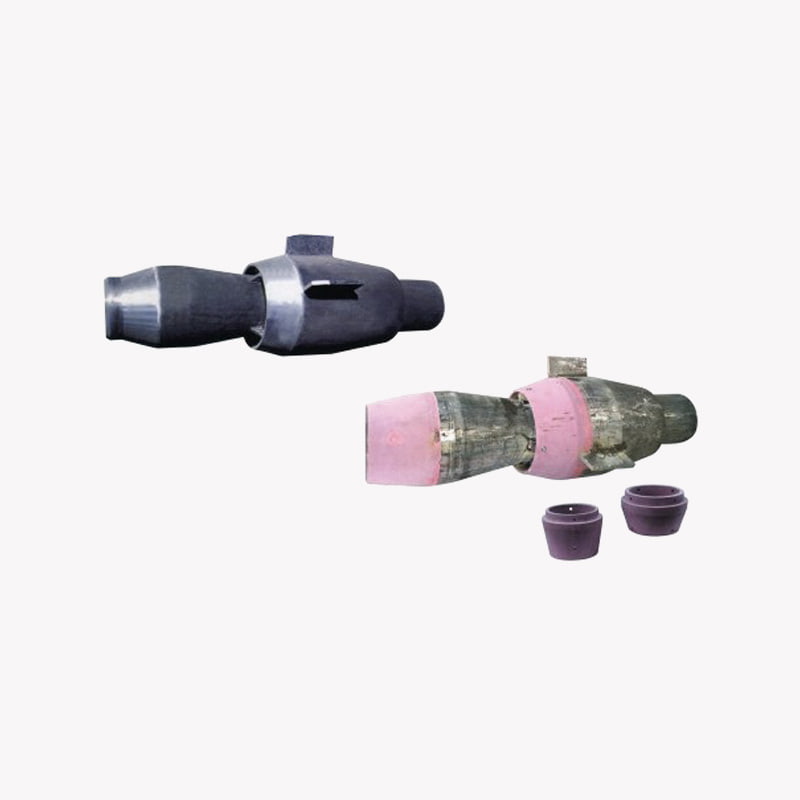

Sistema de control y quemador
El quemador es el corazón del sistema. Aspira aire primario, lo mezcla con gas natural o propano en una proporción controlada y enciende la mezcla dentro del tubo del quemador. El sistema de control incluye una válvula de gas, un módulo de encendido, un sensor de llama y un termostato o interfaz de gestión del edificio. Los quemadores pueden funcionar en modo monoetapa, dos etapas o modulante. Los quemadores modulantes y de dos etapas mejoran la eficiencia al reducir la entrada de combustible cuando el espacio no necesita la máxima potencia.

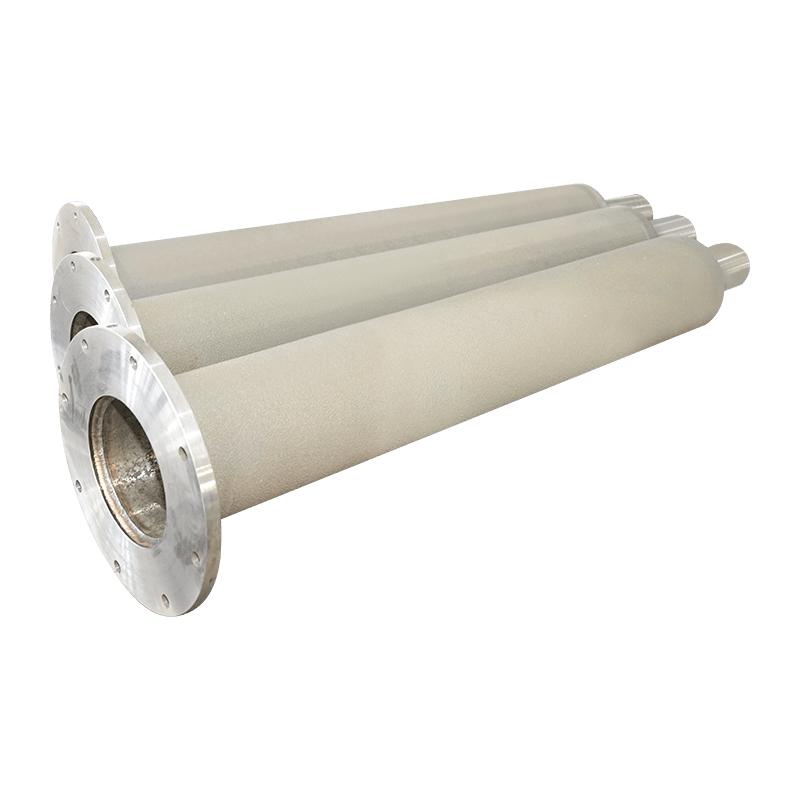

Tubo radiante y reflector
El tubo radiante en sí está fabricado de acero resistente al calor o de acero inoxidable de alta aleación en geometría recta, en forma de U o de W. Los gases de combustión viajan a través del tubo y elevan la temperatura de su superficie hasta el punto donde comienza la emisión de infrarrojos. Un reflector de aluminio pulido se coloca encima del tubo para redirigir la radiación hacia el piso de abajo, concentrando el calor donde la gente realmente trabaja. El reflector también protege la estructura del techo de la exposición excesiva al calor radiante.
Sistema de escape y vacío
Después de que los gases de combustión pasan a través del tubo radiante, todavía contienen calor utilizable y deben ventilarse de manera segura. En un diseño de vacío o presión negativa, un ventilador de tiro inducido empuja los productos de la combustión a través del tubo y el sistema de humos. En un diseño de presión positiva, la presión del quemador empuja los gases a través del tubo. Los sistemas de extracción son más comunes porque eliminan cualquier posibilidad de que el gas de combustión se filtre al espacio ocupado a través de una junta dañada.
La metalurgia del tubo radiante es un factor importante en la vida útil del sistema. Los tubos que operan por encima de 900°F experimentan oxidación gradual y fatiga térmica, por lo que se prefieren las aleaciones fundidas resistentes al calor y los aceros de alta aleación fundidos centrífugamente para un servicio más prolongado. Los tubos radiantes también se utilizan en hornos industriales y líneas de tratamiento térmico, donde separan la atmósfera de combustión de la atmósfera del proceso y proporcionan una distribución uniforme del calor. Los fabricantes de accesorios para tratamiento térmico y componentes de hornos aplican el mismo conocimiento de materiales al producir tubos radiantes, y muchos de ellos Opciones de productos de tubos radiantes. Están disponibles en grados de aleación combinados para servicio continuo.
Configuraciones de tubos radiantes y producción de calor
La forma del tubo radiante determina cuánta superficie de liberación de calor cabe en un espacio de techo determinado. Tres configuraciones estándar dominan el mercado y cada una tiene un equilibrio diferente de costo, producción y cobertura.

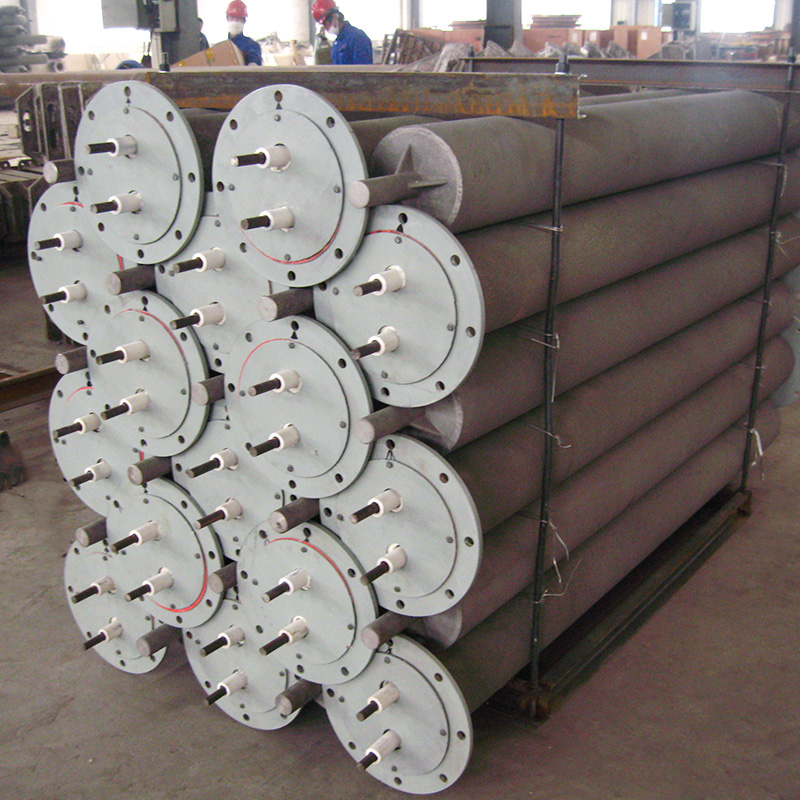

un tubo radiante en forma de I es el diseño más simple, esencialmente un tubo recto que se monta horizontalmente con un ligero ángulo. Es adecuado para talleres más pequeños y naves más estrechas donde una zona de calefacción compacta es suficiente. El diseño recto mantiene la caída de presión baja y la longitud del tubo corta, por lo que el ventilador del quemador realiza menos trabajo. Debido a que la potencia calorífica es menor, una unidad en forma de I también es la opción más económica para una sola zona de calefacción.

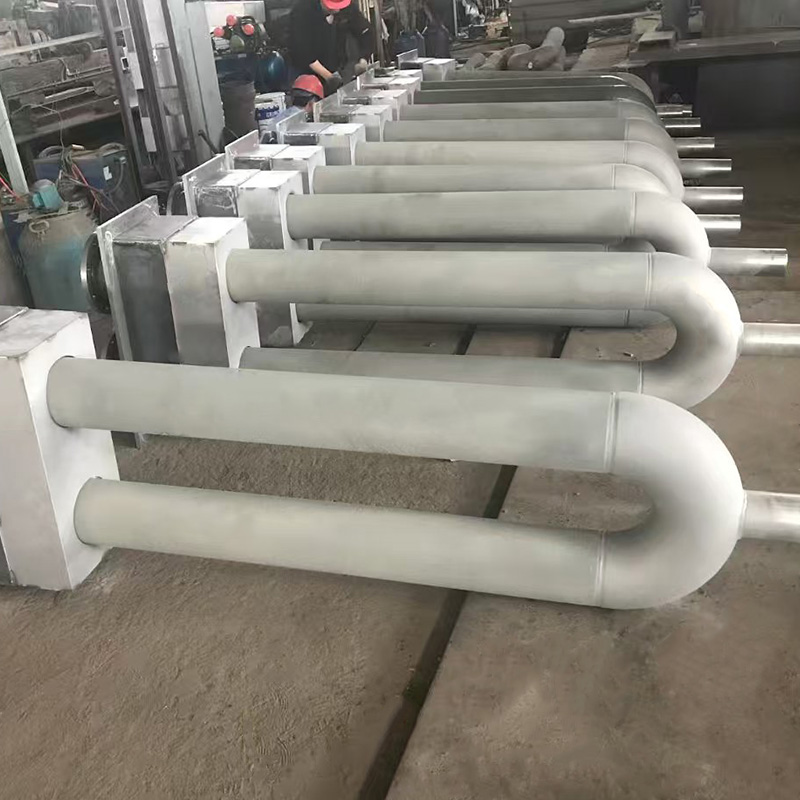

A tubo radiante en forma de U duplica la superficie de liberación de calor dentro de aproximadamente la misma huella horizontal. La curva de retorno en un extremo envía los gases de combustión de regreso a través de una segunda pata, lo que significa que la longitud del techo cubierta por el calentador es aproximadamente la misma que la longitud física del tubo. Esta configuración se utiliza ampliamente en almacenes, talleres de reparación y células de producción de tamaño mediano. La superficie adicional aumenta tanto la producción total como la eficiencia radiante en comparación con un tubo recto de longitud total similar.

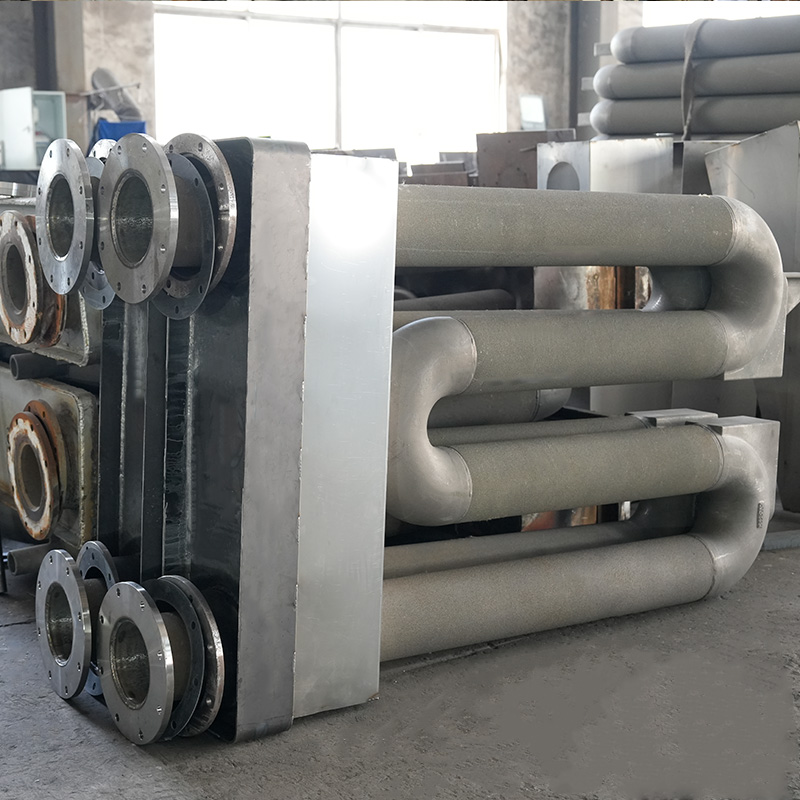

A Tubo radiante en forma de W es la opción de mayor rendimiento. Proporciona cuatro pasadas paralelas de la superficie del tubo para un quemador que se coloca en un extremo. Este diseño se selecciona para grandes áreas abiertas, como hangares de aviones, centros de distribución y grandes salas de fabricación. Aunque entrega la mayor cantidad de calor, la configuración W también necesita mayores espacios libres y un espaciamiento de soporte más cuidadoso para manejar la expansión térmica.
Comparación de configuraciones de tubos radiantes estándar utilizadas en calefacción industrial
Configuración
Número de pases
Longitud típica
Rango de salida
Superficie ideal
en forma de i
1
10 a 20 pies
60.000 a 120.000 BTU/h
4000 a 10 000 pies cuadrados
en forma de U
2
15 a 30 pies
100.000 a 180.000 BTU/h
8.000 a 20.000 pies cuadrados
en forma de W
4
25 a 40 pies
150.000 a 250.000 BTU/h
15.000 a 40.000 pies cuadrados
Los valores de salida anteriores son indicativos de calentadores de tubo radiante a gas típicos en lugar de límites absolutos. Las clasificaciones reales dependen de la capacidad del quemador, el diámetro del tubo y el espesor de la aleación de la pared del tubo. Los tubos más largos aumentan la superficie total pero también aumentan la caída de presión del gas de combustión, por lo que el quemador debe adaptarse a la geometría del tubo. Elegir una configuración demasiado grande para el espacio provoca ciclos cortos y poca comodidad, mientras que una unidad de tamaño insuficiente funcionará continuamente y consumirá más combustible del necesario. Un sistema adaptado adecuadamente proporciona una radiación constante sin las corrientes de aire ni el ruido asociados con el calentamiento del aire a alta velocidad.
Distribución de calor radiante y perfil de confort
La forma en que se distribuye el calor a lo largo del plano del suelo es uno de los argumentos más fuertes a favor de los calentadores de tubo radiante. Debido a que la energía infrarroja viaja hasta que entra en contacto con una superficie, el suelo mismo se convierte en un radiador de baja temperatura que libera calor hacia arriba. Esto produce un perfil de temperatura muy diferente al de un sistema de aire caliente.
La temperatura de la superficie a lo largo de un tubo radiante no es uniforme. Cerca del extremo del quemador, el metal se eleva rápidamente a la temperatura máxima porque la llama y los gases de combustión están más calientes en ese punto. Avanzando hacia el extremo de escape, los gases ceden calor a la pared del tubo, por lo que la temperatura de la superficie disminuye gradualmente. Un tubo bien diseñado mantiene una diferencia de temperatura de no más del 20 al 25 por ciento entre el extremo del quemador y el extremo del conducto de humos. Aun así, la temperatura promedio en todo el tubo determina cuánta energía infrarroja se entrega al espacio.
El suave ascenso y descenso de la curva de temperatura es importante tanto para el confort como para la vida útil del equipo. Si el tubo alcanza un pico demasiado pronunciado y luego cae rápidamente, el piso directamente debajo del extremo del quemador recibe mucha más radiación que el resto de la bahía, creando puntos calientes y zonas frías. Un perfil más uniforme significa que el reflector puede distribuir la radiación de manera más uniforme en toda el área del piso ocupado. La selección del material también influye en la curva, porque los tubos de alta aleación con buena conductividad térmica distribuyen el calor a lo largo de su longitud de manera más uniforme que los tubos fabricados con acero de baja calidad. Ésa es una de las razones por las que los compradores industriales especifican tubos de aleación certificados para altas temperaturas para una larga vida útil y un rendimiento constante.
Calentador de tubo radiante versus calentador unitario en espacios grandes
Los administradores de instalaciones a menudo comparan los calentadores de tubo radiante con los calentadores unitarios convencionales cuando planifican una mejora de la calefacción. Ambos sistemas tienen usos válidos, pero la física del suministro de calor los hace adecuados para condiciones muy diferentes. La forma más rápida de tomar la decisión es observar la distribución de temperatura que crea cada sistema en un edificio alto.
La comparación de radar anterior califica ambos enfoques de calentamiento según cinco criterios prácticos. Los calentadores de tubo radiante obtienen mejores resultados en eficiencia y comodidad porque entregan calor directamente al nivel del piso en lugar de empujarlo hacia el techo. La uniformidad de la temperatura también es mejor, ya que el suelo actúa como un radiador secundario que iguala el calor en todo el espacio. Los calentadores unitarios están ligeramente por delante sólo en cuanto a silencio y acceso para mantenimiento en espacios pequeños, porque una unidad de ventilador con conductos o de hélice tiene menos preocupaciones a largo plazo con la fatiga del material del tubo.
El verdadero problema con un calentador unitario en una instalación alta es la estratificación. El aire caliente sube y se acumula en la zona de las vigas, donde no tiene ningún valor útil, mientras que el suelo permanece frío y con corrientes de aire. Por este motivo, la diferencia práctica en el rendimiento aumenta a medida que aumenta la altura del techo. Un sistema de tubos radiantes no necesita empujar el aire caliente hacia abajo; simplemente emite radiación que cae sobre el suelo y sobre los ocupantes. Para edificios con techos superiores a 15 pies, que incluyen la mayoría de los almacenes y plantas industriales, la energía perdida por estratificación en un sistema de calefacción unitaria puede ser sustancial.
Consideraciones de selección, instalación y mantenimiento
La elección del calentador de tubo radiante adecuado comienza con un cálculo de la carga térmica, no una regla general. El cálculo debe tener en cuenta la envolvente del edificio, el aislamiento, los cambios de aire, la frecuencia de apertura de las puertas y las fuentes de calor internas de la maquinaria o el equipo de proceso. El resultado determina la producción BTU/h requerida y el número de zonas de calentamiento. La altura del techo y la distancia de montaje dictan la configuración del tubo, porque el reflector y la superficie del tubo deben mantenerse a una distancia segura de materiales combustibles.
La calidad de la instalación tiene un efecto directo sobre la eficiencia radiante. El tubo debe inclinarse ligeramente hacia arriba hacia el extremo de escape para que el condensado y los gases de combustión fluyan en la dirección correcta. Los soportes colgantes deben permitir que el tubo se expanda y contraiga a medida que se calienta y se enfría. El reflector debe mantenerse en el ángulo correcto y limpio para que la radiación se dirija hacia la zona objetivo en lugar de dispersarse. Un reflector mal alineado puede reducir considerablemente el calor que llega al suelo.
El mantenimiento es sencillo pero esencial. El quemador debe inspeccionarse cada temporada de calefacción para detectar acumulación de carbón y características adecuadas de la llama. Se debe revisar la superficie del tubo para detectar deformaciones, decoloración localizada o grietas, especialmente cerca del extremo del quemador donde la tensión térmica es mayor. El extractor de aire y el sifón de drenaje también necesitan atención, porque una línea de condensado bloqueada puede apagar todo el calentador. La mayoría de los fabricantes publican un programa de mantenimiento claro y su cumplimiento protege la garantía y extiende la vida útil del tubo de aleación resistente al calor.
Cuando el proyecto implica reemplazar un sistema de calefacción existente o expandirlo a un nuevo edificio, vale la pena involucrar al proveedor del equipo desde el principio de la fase de diseño. Un proveedor que también fabrique tubos radiantes puede proporcionar orientación práctica sobre las calidades de los materiales, el espesor de la pared de los tubos y la combinación de quemadores. Para discutir un perfil de construcción específico con ingenieros metalúrgicos, póngase en contacto con nuestro equipo de ingeniería con el plano de planta y las condiciones de funcionamiento.
Conclusión sobre la eficiencia del calentador de tubo radiante
Los calentadores de tubo radiante funcionan quemando gas dentro de un tubo de metal sellado, calentando ese tubo hasta el punto de emisión de infrarrojos y enviando la radiación directamente al piso, al equipo y a las personas. El principio es sencillo, pero las decisiones de ingeniería en torno a la configuración del tubo, el grado de aleación y el control del quemador determinan la eficiencia con la que se utiliza la energía en la práctica.
Para espacios grandes con techos altos, los calentadores de tubo radiante ofrecen ventajas mensurables en comodidad y economía de combustible. La propia estructura del edificio se convierte en parte del sistema de calefacción, absorbiendo la radiación y liberándola lentamente en lugar de perder aire caliente hacia el hueco del tejado. Hacer coincidir la configuración del tubo con la carga de calor, instalar el sistema con la alineación correcta y mantener el quemador y la superficie del tubo mantendrá el sistema funcionando de manera eficiente durante muchas temporadas de calefacción.
Si administra un gran almacén, un hangar de aviones o una fábrica concurrida, probablemente haya caminado bajo sistemas de calefacción suspendidos en el techo y haya notado que algunos espacios se sienten cálidos de inmediato, mientras que otros aún mantienen el frío a la altura de la cabeza mucho después de que el termostato registre la temperatura objetivo. Esa diferencia a menudo se reduce a cómo se entrega el calor. un calentador de tubo radiante No funciona soplando aire caliente. En cambio, envía energía hacia abajo, de forma muy parecida a la luz solar, calentando primero el suelo, los equipos y las personas. Este artículo explica paso a paso cómo funciona un calentador de tubo radiante, por qué es importante para la eficiencia energética y dónde aparece el mismo principio físico en entornos exigentes de hornos industriales.
Cómo funciona un calentador de tubo radiante: el principio operativo básico
Los componentes clave que lo hacen funcionar
Antes de seguir la secuencia operativa, es útil conocer las partes físicas dentro de un sistema típico de gas. Un calentador de tubo radiante estándar utilizado para calefacción de edificios incluye una caja de quemador donde el combustible y el aire se mezclan y encienden, un tubo radiante de metal resistente al calor que transporta gas de combustión caliente, un escudo altamente reflectante sobre el tubo para redirigir la radiación ascendente hacia el piso, un ventilador o conjunto de soplador en un extremo para mover el gas de escape a través del sistema y controles de seguridad como un termostato, una válvula de gas, un electrodo de encendido y un interruptor de presión. Todo el conjunto corre horizontalmente varios pies por debajo del techo, a menudo suspendido por cadenas o soportes, ligeramente inclinados hacia un extremo para permitir que se drene la condensación.
Proceso paso a paso: de la combustión al calor confortable
La verdadera respuesta a "¿cómo funciona un calentador de tubo radiante?" se desarrolla en una cadena predecible de eventos, y todo sucede a los pocos segundos de una llamada del termostato:
Encendido dentro de la caja del quemador. El gas natural o propano se mezcla con el aire de combustión en una proporción controlada. El electrodo de encendido se dispara y se establece una llama estable dentro del extremo del quemador del tubo. Las temperaturas de los gases de escape en las unidades de calefacción de edificios suelen oscilar entre 400 °C y 900 °C, dependiendo de la velocidad de combustión y la longitud del tubo.
La pared del tubo metálico se calienta. El gas de combustión caliente viaja a lo largo del tubo, transfiriendo energía a la pared interior a través de la convección y el contacto directo con la llama. El material del tubo, a menudo una aleación de acero aluminizado o resistente al calor, absorbe esa energía y la irradia hacia afuera.
La radiación infrarroja sale de la superficie. La superficie de un tubo caliente emite energía electromagnética en el espectro infrarrojo. Esta radiación viaja en línea recta a través del aire y casi no pierde energía en el aire mismo. No espera a que un ventilador impulse el calor por la habitación.
Los objetos y los suelos absorben la energía. Cuando los rayos infrarrojos inciden en el piso de concreto, las superficies de las máquinas, los estantes de almacenamiento y las personas, la energía se convierte en calor en esas superficies. La temperatura del suelo aumenta, convirtiendo la losa en un radiador gigante de baja temperatura.
La rerradiación secundaria calienta la zona ocupada. Las superficies calentadas liberan lentamente calor al aire circundante a través de convección y radiación de baja temperatura. El resultado es una reserva de calor concentrada cerca del suelo, donde la gente realmente trabaja, en lugar de una gruesa capa de aire caliente atrapada bajo el techo.
Un concepto físico importante aquí es la estratificación térmica. En la calefacción por aire forzado, el aire caliente sube y se acumula en el techo, lo que hace que las diferencias de temperatura entre el techo y el suelo sean fácilmente de 10°C a 15°C en edificios altos. Los calentadores de tubo radiante evitan este problema porque no dependen del aire como medio principal de transferencia de calor. Los informes de la industria suelen citar ahorros de costos operativos del 30 % al 50 % en comparación con los sistemas de aire caliente en espacios con alturas de techo superiores a 6 metros, en gran parte debido a la reducción de las pérdidas por estratificación. Un segundo concepto físico digno de mención es la relación de Stefan-Boltzmann: la potencia radiada crece con la cuarta potencia de la temperatura superficial absoluta. Cuando el tubo se calienta más, la salida radiante aumenta considerablemente, razón por la cual la selección del material y el grosor del tubo son tan importantes para un rendimiento constante.
Pull-Through versus Push-Through: dirección del flujo de aire y forma de la llama
Al especificar un sistema, encontrará dos configuraciones de quemador. En un diseño de extracción, el ventilador de extracción se ubica en el extremo opuesto del tubo desde el quemador, expulsando el gas de combustión en toda su longitud. Esto extiende la llama más abajo en el tubo, produciendo un perfil de temperatura más uniforme a lo largo de toda la superficie radiante. En un diseño de empuje, el soplador se ubica en el extremo del quemador y empuja la mezcla de aire y combustible hacia el interior del tubo. Por lo general, esto crea una zona más caliente cerca del quemador y una zona más fría hacia el extremo del escape. Si bien ambos enfoques funcionan, los sistemas de paso tienden a adaptarse a tramos de tubos más largos y aplicaciones donde es importante una cobertura uniforme del piso, mientras que los sistemas de paso pueden ser más sencillos de ventilar en ciertos diseños de edificios. Comprender esta distinción ayuda a la hora de evaluar lo que significa el principio de funcionamiento de un calentador de tubo radiante para su plano de planta específico y sus requisitos de distribución de calor.
Por qué los calentadores de tubo radiante destacan en espacios altos y de gran altura
La ventaja de la eficiencia se vuelve obvia una vez que se compara lo que se calienta. Un calefactor unitario o un soplador de aire caliente calienta todo el volumen de aire desde el suelo hasta el techo, perdiendo una parte importante de energía en el espacio superior no utilizado. Un calentador de tubo radiante apunta directamente a la zona ocupada. Los suelos, la maquinaria y los bancos de trabajo absorben la radiación infrarroja y se convierten en masas de almacenamiento térmico, mientras que el aire se mantiene más frío al nivel de la respiración. Como el aire caliente no se ve obligado a subir, el gradiente de temperatura desde el suelo hasta el techo se mantiene mucho más plano, a menudo con una diferencia de sólo 1°C a 3°C. Esto se traduce en un menor consumo de combustible, tiempos de recuperación más cortos después de que se abren las puertas de la bahía y un confort más constante en grandes áreas abiertas. El mismo principio también respalda el control basado en zonas: solo puede disparar los tubos que se encuentran encima de las estaciones de trabajo ocupadas y dejar los pasillos o secciones de almacenamiento no utilizados a una temperatura ambiente más baja.
Selección de materiales: por qué las aleaciones de alta temperatura son importantes para los tubos radiantes
No todos los tubos metálicos soportan los ciclos continuos de alta temperatura de la misma manera. En las unidades de calefacción de edificios, las temperaturas de funcionamiento de los tubos suelen alcanzar entre 400 °C y 600 °C, y en entornos de hornos industriales ese número puede superar los 900 °C. A estas temperaturas, el acero al carbono ordinario se oxida rápidamente, pierde resistencia estructural y puede fallar por deformación por fluencia, un estiramiento y adelgazamiento lento que se acelera bajo tensión térmica. Tubos radiantes en forma de U para sistemas de calefacción dependen de aleaciones resistentes al calor que contienen cromo, níquel y silicio para formar una capa de óxido densa y adherente en la superficie del tubo. Esta incrustación protectora resiste una mayor oxidación y carburación, extendiendo directamente la vida útil.
El método de fabricación también importa. La fundición centrífuga produce una estructura de grano fina y solidificada direccionalmente con menos huecos internos que la fundición estática, lo que le da al tubo una mejor resistencia a la fatiga térmica bajo ciclos repetidos de calentamiento y enfriamiento. La emisividad de la superficie del tubo (su capacidad para irradiar energía de manera eficiente) cambia con el tiempo a medida que se desarrolla la capa de óxido, y la composición de la aleación influye en la estabilidad de esa emisividad durante miles de horas de funcionamiento. En atmósferas agresivas que contienen gases que contienen azufre o ambientes de hornos ricos en carbono, la selección de materiales se vuelve aún más crítica. Seleccionar el grado correcto de aleación de alta temperatura mantiene el sistema de calefacción de tubos radiantes funcionando de manera consistente y al mismo tiempo evita paradas no planificadas. Los operadores de hornos industriales que necesitan intervalos de reemplazo más prolongados a menudo analizan más a fondo piezas fundidas de aleaciones de alta temperatura para hacer coincidir la química de los tubos con su atmósfera de proceso específica y perfil de temperatura.

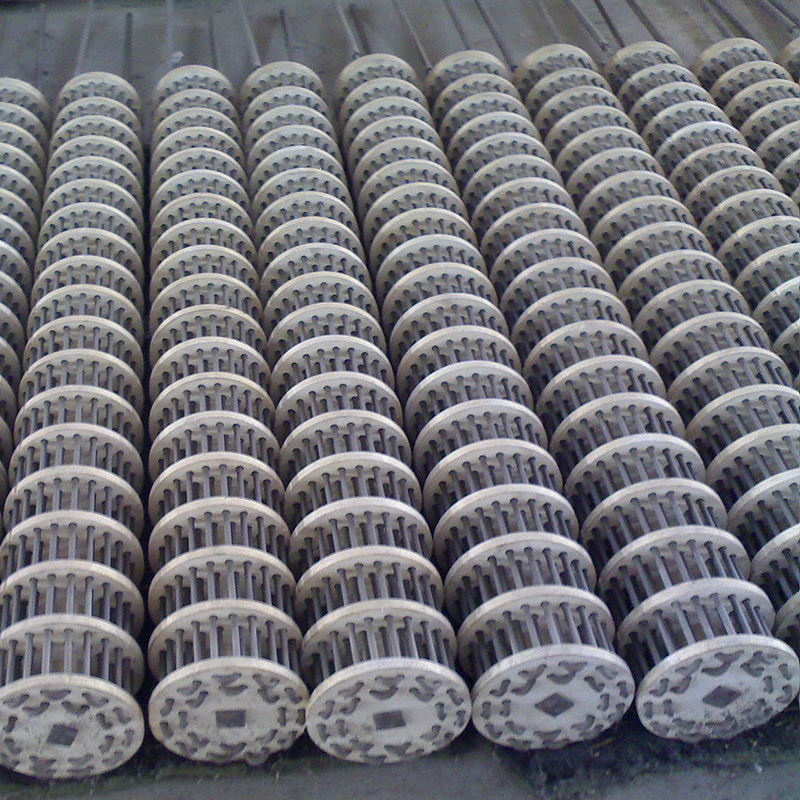

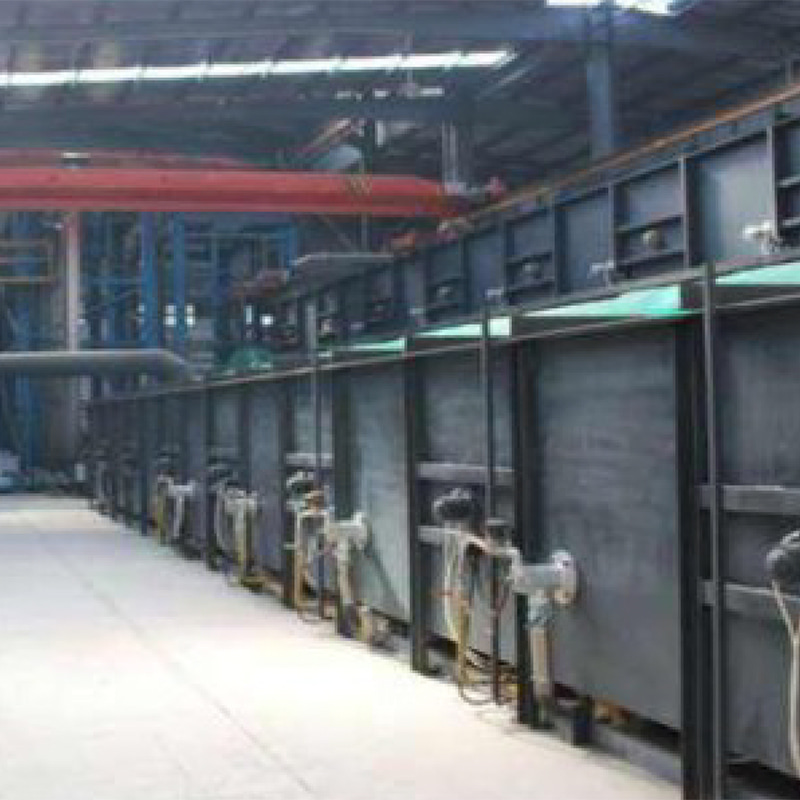

Del calor de los edificios a los hornos industriales: dos mundos diferentes para los tubos radiantes
El mismo principio de funcionamiento físico (quemar combustible dentro de un tubo metálico sellado y dejar que la superficie caliente irradie energía) alimenta equipos que se ven bastante diferentes a los calentadores de almacén. En líneas continuas de recocido de tiras, hornos de galvanización y operaciones de tratamiento térmico, los tubos radiantes proporcionan un calentamiento localizado y controlado con precisión sin exponer las tiras de acero o las piezas de trabajo a los subproductos de la combustión. Opciones de tubo radiante en forma de W y las configuraciones de múltiples patas aumentan la longitud del camino radiante dentro de una envolvente de horno compacta, mejorando la uniformidad de la temperatura en todo el ancho de la tira. Estos tubos radiantes para hornos funcionan habitualmente entre 800 °C y 1200 °C, muy por encima de las temperaturas típicas de calefacción de edificios, y deben resistir atmósferas carburantes u oxidantes que destruirían metales de menor calidad en semanas.
Varias diferencias separan a las dos familias de aplicaciones. Los tubos de hornos industriales requieren un control mucho más estricto sobre la distribución de la temperatura de las paredes: los puntos calientes pueden dañar el producto o acortar la vida útil del tubo. Los materiales deben tolerar rápidos transitorios térmicos durante el arranque y el enfriamiento del horno, y el sistema de soporte del tubo debe tener en cuenta la expansión térmica sin crear concentraciones de tensión mecánica. Los sistemas de calefacción de los edificios, por el contrario, priorizan la eficiencia del combustible, el bajo costo de instalación y el confort constante a nivel del piso en grandes espacios abiertos. Ambas aplicaciones se basan en la misma física de la radiación infrarroja, pero las decisiones de ingeniería en torno a los materiales, la forma y la estrategia de control divergen marcadamente a medida que aumentan la temperatura y los requisitos del proceso.
Problemas comunes con calentadores de tubo radiante y comprobaciones de mantenimiento
Incluso un sistema bien diseñado necesita atención rutinaria. Algunos puntos problemáticos frecuentes que encuentran los equipos de mantenimiento incluyen:
Bloqueo de encendido. El sistema intenta encenderse pero se apaga. Los culpables comunes son un electrodo de encendido sucio o agrietado, una presión de suministro de gas insuficiente o un interruptor de prueba de aire defectuoso que no detecta el funcionamiento del soplador. Una simple inspección visual de la separación de los electrodos y del aislador cerámico a menudo resuelve el problema.
Combustión incompleta. Los depósitos de hollín en el exterior del tubo o un olor persistente a combustible sugieren un problema en la relación aire-gas. Las mezclas ricas desperdician combustible y pueden depositar carbón dentro del tubo, lo que reduce la transferencia de calor y acelera la corrosión.
Degradación de la superficie del tubo. Los abultamientos, grietas o incrustaciones intensas en el cuerpo del tubo indican sobrecalentamiento o incompatibilidad del material con el entorno operativo. Las inspecciones visuales periódicas, especialmente cerca de la zona del extremo del quemador más caliente, detectan los primeros signos antes de que se produzca una ruptura del tubo.
Contaminación del reflector. El polvo, la neblina de aceite o los residuos del proceso en la superficie pulida del reflector reducen la salida radiante hacia abajo. La limpieza de los reflectores durante las paradas programadas restablece la eficiencia sin necesidad de reemplazar el equipo.
Mantener un registro de la apariencia de la llama, el estado de la superficie de los tubos y las lecturas del análisis de combustión ayuda a predecir los ciclos de reemplazo de los tubos en lugar de reaccionar ante una falla inesperada durante la temporada alta de calefacción.
Qué recordar sobre el funcionamiento y la selección del calentador de tubo radiante
Comprender cómo funciona un calentador de tubo radiante aclara por qué esta tecnología funciona de manera tan diferente a los sistemas de aire caliente convencionales. La combustión calienta la pared del tubo. La superficie caliente irradia energía infrarroja directamente a los pisos, la maquinaria y los ocupantes. Esas superficies absorben, almacenan y irradian suavemente calor hacia la zona ocupada, reduciendo la estratificación de temperatura y el desperdicio de energía. En edificios altos, la ventaja de eficiencia es mensurable y está bien documentada. En los hornos industriales, el mismo principio (ejecutado con aleaciones resistentes al calor, fundición precisa y resiliencia de atmósfera controlada) permite el procesamiento continuo de tiras y el tratamiento térmico a temperaturas extremas. Ya sea que esté evaluando una solución de calefacción para edificios o especificando tubos para una línea de horno de galvanizado, la elección del material, la forma del tubo y la configuración del flujo de aire determinan directamente el rendimiento y la longevidad. Para obtener una visión más detallada de los tipos de tubos y las opciones de materiales que unen estos dos mundos de aplicaciones, lea nuestra guía detallada de tubos radiantes .

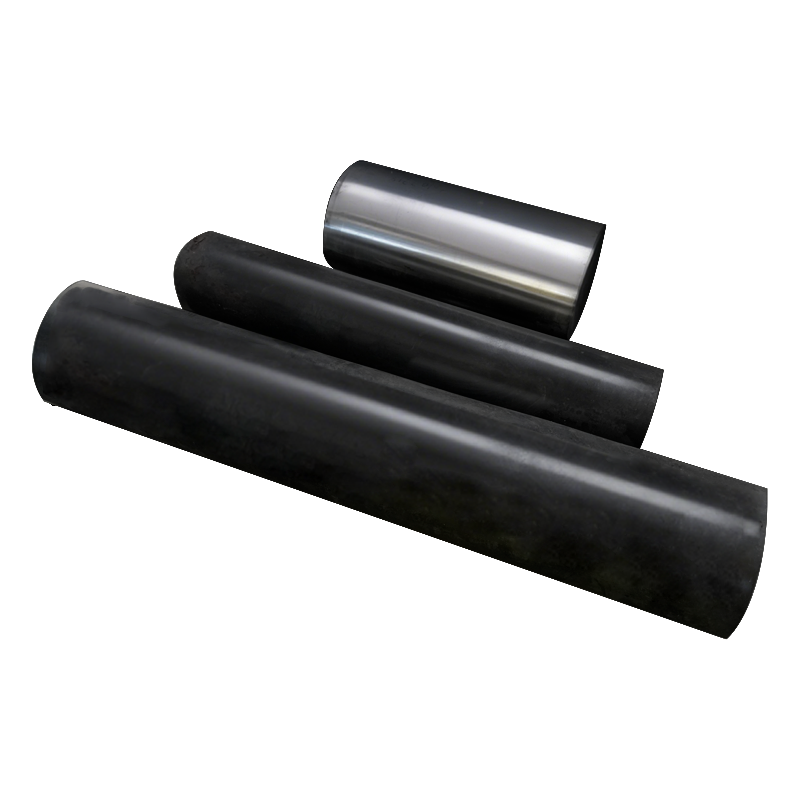

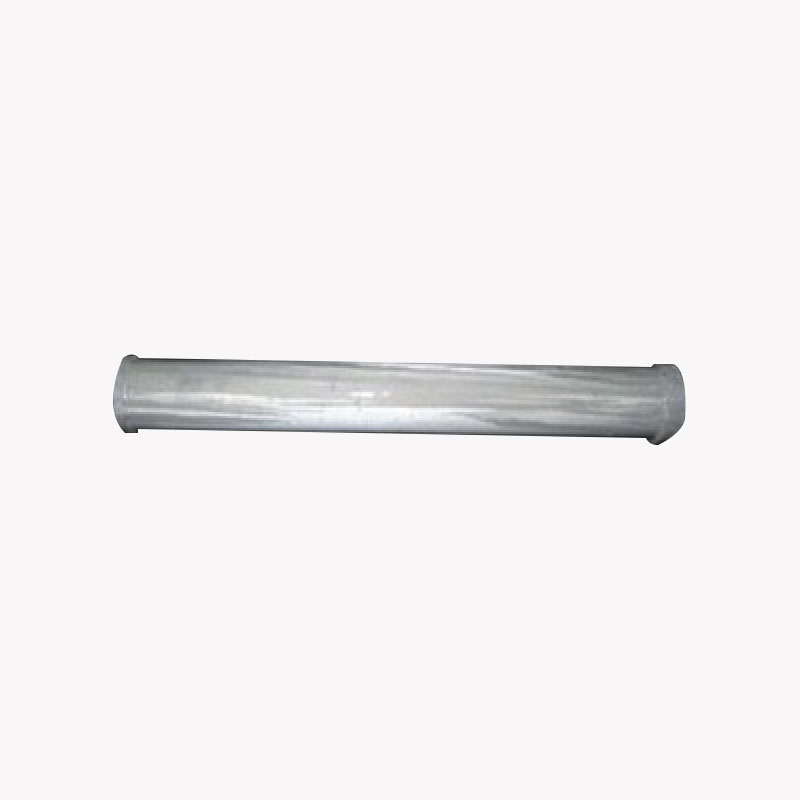

Las tuberías de aleación para altas temperaturas son tubos metálicos fabricados a partir de aleaciones especialmente formuladas, generalmente composiciones a base de níquel, cromo o cobalto, diseñadas para mantener la resistencia estructural, resistir la oxidación y soportar la deformación por fluencia bajo una exposición sostenida a calor extremo que provocaría la falla de las tuberías estándar de acero al carbono o inoxidable. Estas tuberías están diseñadas específicamente para entornos donde las temperaturas de funcionamiento superan regularmente los 600 grados Celsius, condiciones comunes en la generación de energía, el procesamiento petroquímico y aplicaciones aeroespaciales donde los materiales de tubería estándar se degradarían rápidamente o perderían su integridad mecánica. Los datos de rendimiento de los materiales a los que se hace referencia comúnmente en la metalurgia de alta temperatura muestran que las aleaciones a base de níquel formuladas adecuadamente pueden retener Resistencia a la tracción significativa a temperaturas superiores a 1000 grados Celsius. , un umbral de rendimiento que las tuberías de acero inoxidable estándar simplemente no pueden alcanzar sin una rápida degradación.
Composiciones de aleaciones centrales utilizadas en tuberías de alta temperatura
La composición de aleación específica utilizada en la fabricación determina directamente qué tan bien se desempeña una tubería bajo calor extremo, lo que hace que la selección del material sea una de las decisiones más críticas en el diseño de sistemas de tuberías de alta temperatura.
Categorías de aleaciones comunes
Superaleaciones a base de níquel, que ofrecen excelente retención de fuerza y resistencia a la oxidación a temperaturas extremas.
Aleaciones de acero inoxidable ricas en cromo que proporcionan buena resistencia a la corrosión para aplicaciones de temperaturas moderadamente altas.
Aleaciones a base de cobalto, valoradas por su excepcional resistencia al desgaste en condiciones combinadas de alto calor y tensión mecánica.
Fabricantes que producen Tubos de aleación de alta temperatura seleccione formulaciones de aleaciones específicas en función del rango de temperatura de funcionamiento objetivo, asegurando que la tubería terminada mantenga propiedades mecánicas adecuadas durante las condiciones de servicio previstas en lugar de depender de una única aleación genérica para todas las aplicaciones.
Comprender la resistencia a la fluencia y por qué es importante
La fluencia, la deformación gradual y permanente de un material bajo tensión sostenida a temperatura elevada, es uno de los principales mecanismos de falla para los que las tuberías de aleación de alta temperatura están diseñadas específicamente para resistir.
Cómo afecta la fluencia a los materiales de tuberías estándar
Tipo de material
Resistencia a la fluencia a alta temperatura
Acero al carbono estándar
Riesgo de deformación bajo y significativo por encima de 400 °C.
Aleación de alta temperatura
Alto, mantiene la estabilidad dimensional muy por encima de 600C
Sin una resistencia adecuada a la fluencia, las tuberías que funcionan bajo presión y calor sostenidos se deformarían gradualmente, lo que podría provocar adelgazamiento de las paredes, fugas o fallas estructurales catastróficas durante períodos de operación prolongados, lo que hace que esta propiedad sea esencial para la confiabilidad del sistema a largo plazo.
Resistencia a la oxidación y la corrosión a temperaturas elevadas
Más allá de la resistencia mecánica, las tuberías de aleación para altas temperaturas también deben resistir la oxidación y corrosión aceleradas que se producen cuando las superficies metálicas se exponen a un calor sostenido, a menudo en combinación con gases de proceso o productos químicos corrosivos.
Cómo proporciona protección la composición de la aleación
El contenido de cromo dentro de estas aleaciones forma una capa protectora de óxido estable en la superficie de la tubería, similar en principio al acero inoxidable estándar, pero diseñada para permanecer estable y protectora incluso a temperaturas significativamente más altas donde la capa de óxido del acero inoxidable estándar comenzaría a descomponerse.
Rendimiento en entornos químicos agresivos
En aplicaciones de procesamiento industrial y petroquímico que involucran químicos de proceso corrosivos y de alto calor, las formulaciones de aleaciones a menudo incorporan elementos adicionales específicamente seleccionados para resistir las condiciones particulares de exposición química presentes en ese entorno de procesamiento.
Aplicaciones comunes que requieren tuberías de aleación de alta temperatura
Estas tuberías especializadas se utilizan en industrias donde los materiales de tubería estándar no pueden soportar de manera confiable las condiciones operativas, lo que hace que la selección de la aleación sea una decisión de ingeniería crítica para la seguridad y longevidad del sistema.
Aplicaciones de la industria primaria

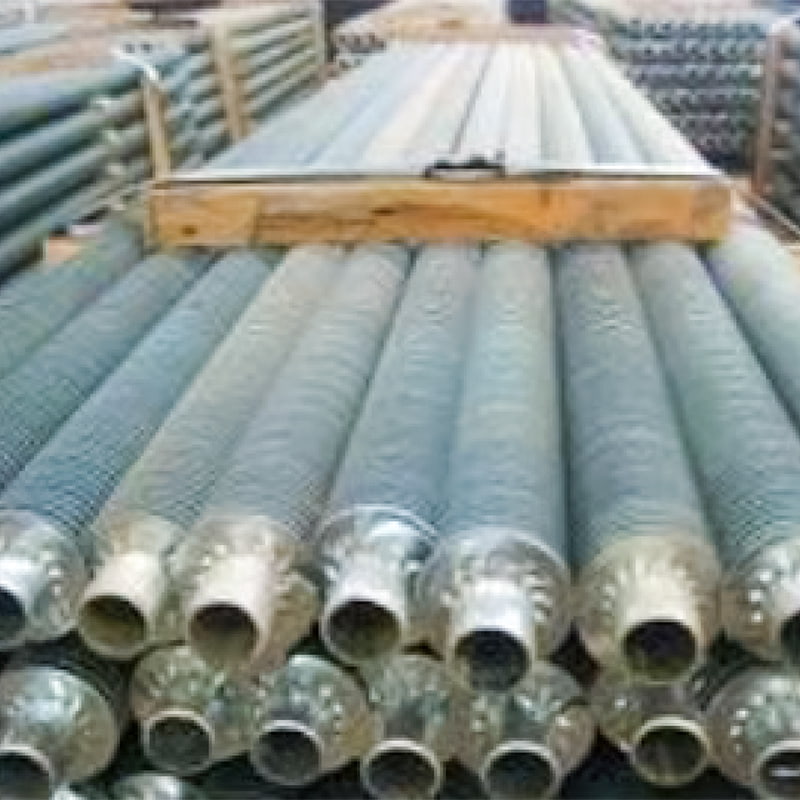

Instalaciones de generación de energía, en particular sistemas de tuberías de turbinas y calderas de vapor que funcionan a temperaturas extremas.

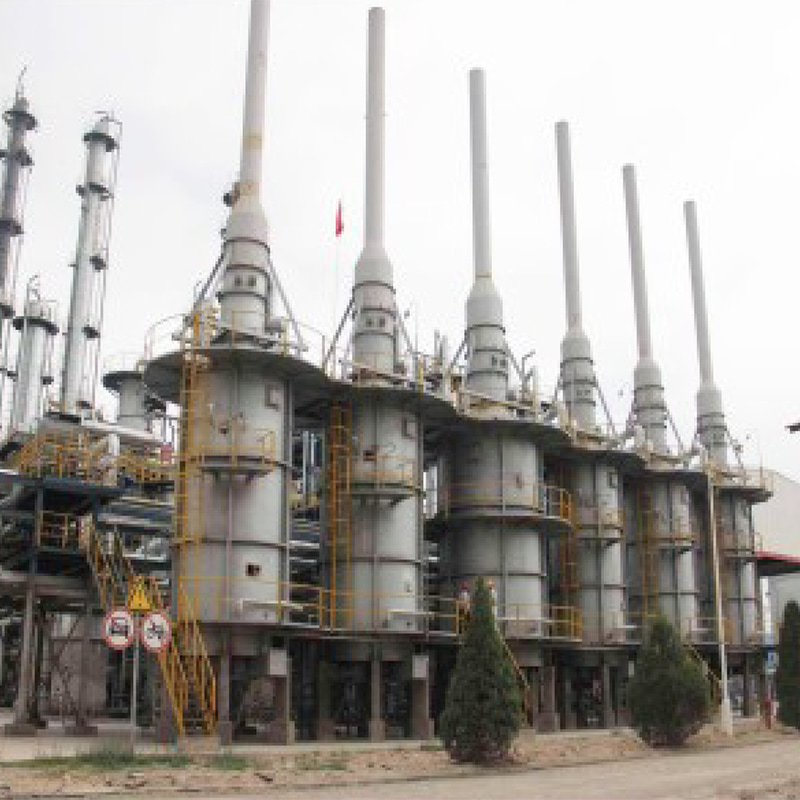

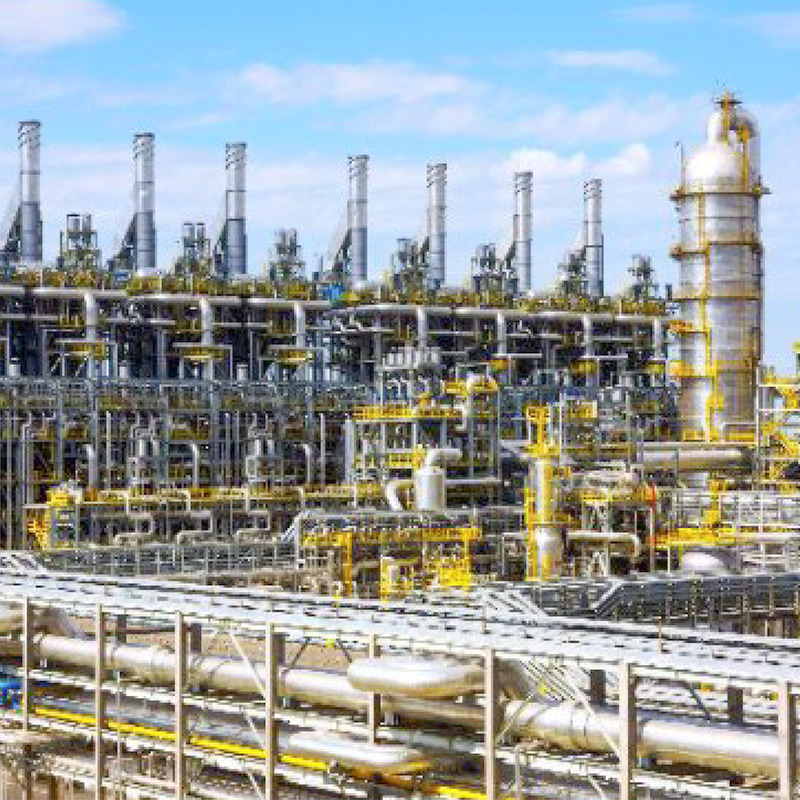

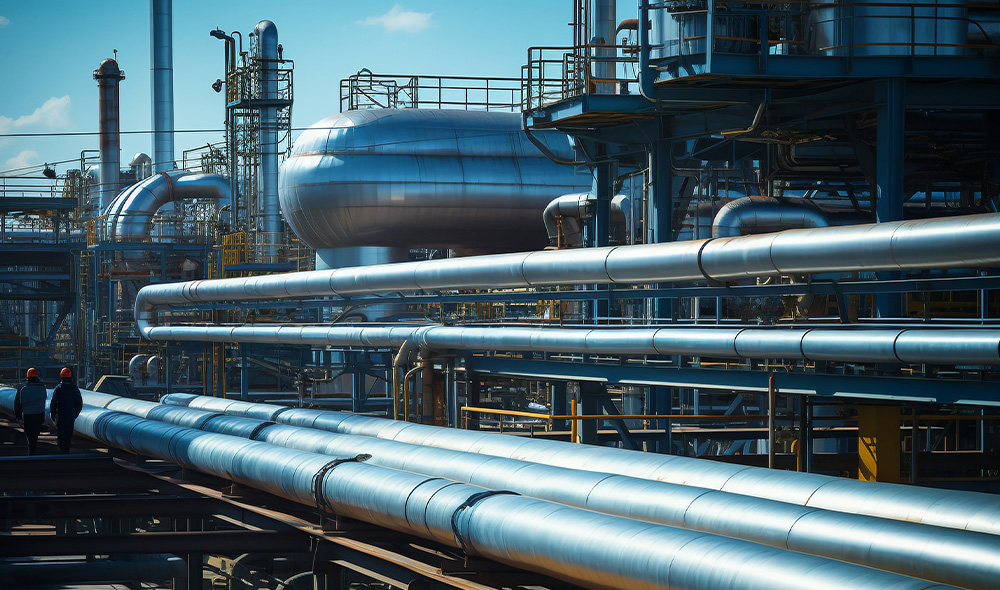

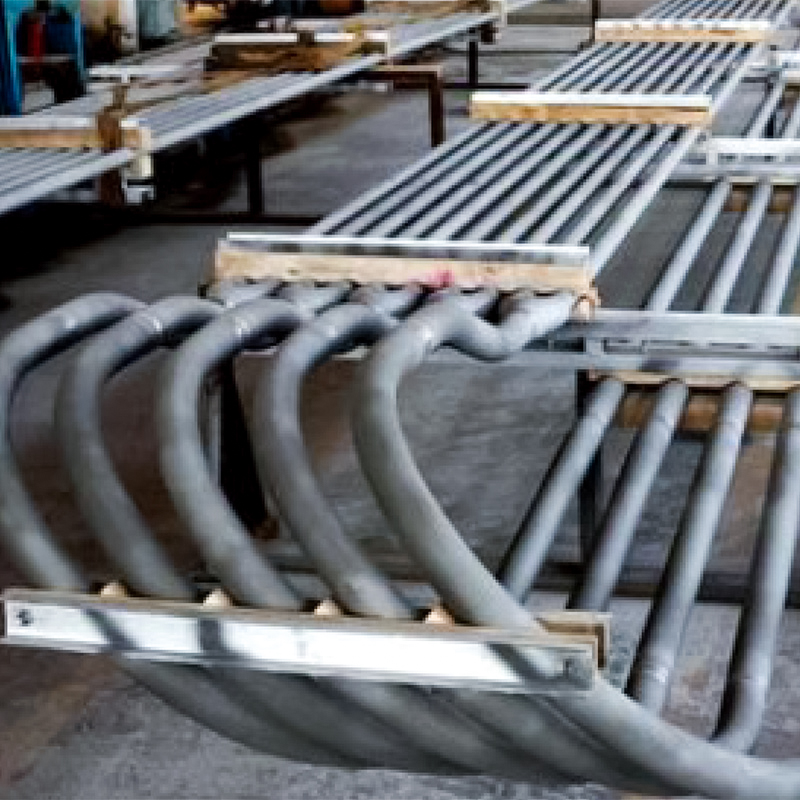

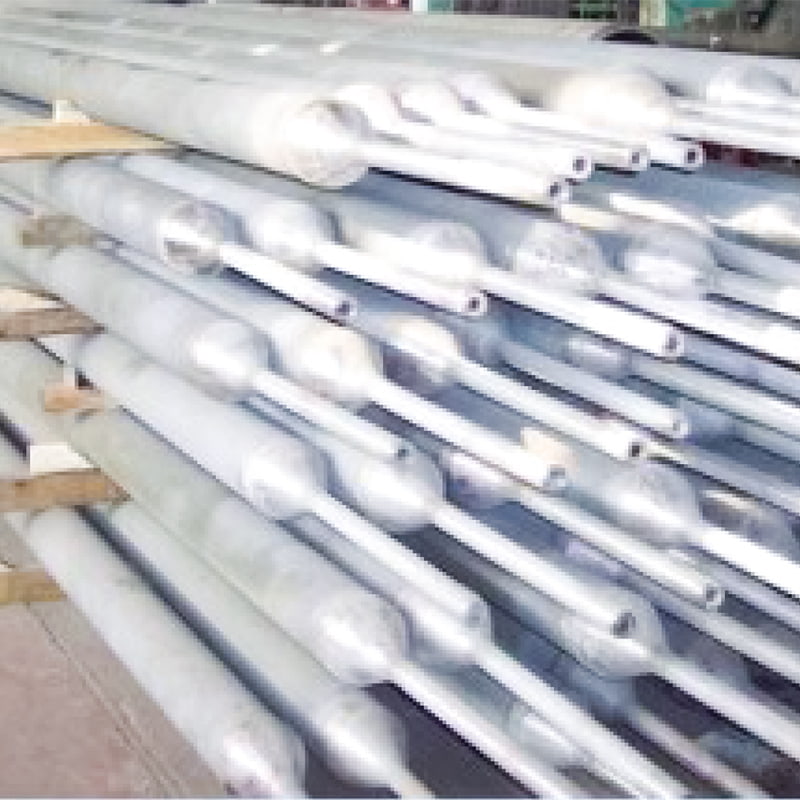

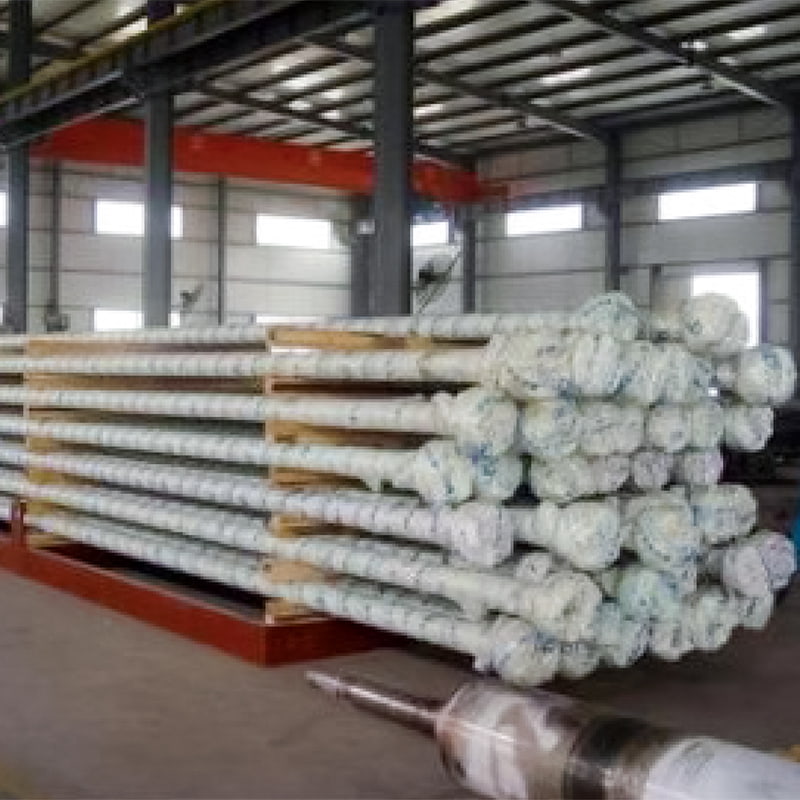

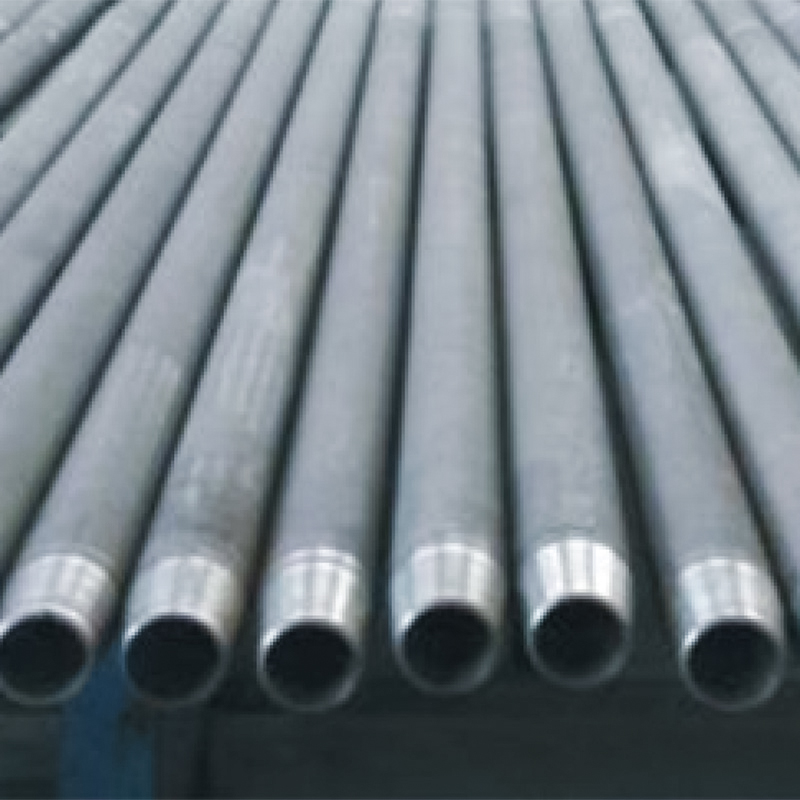

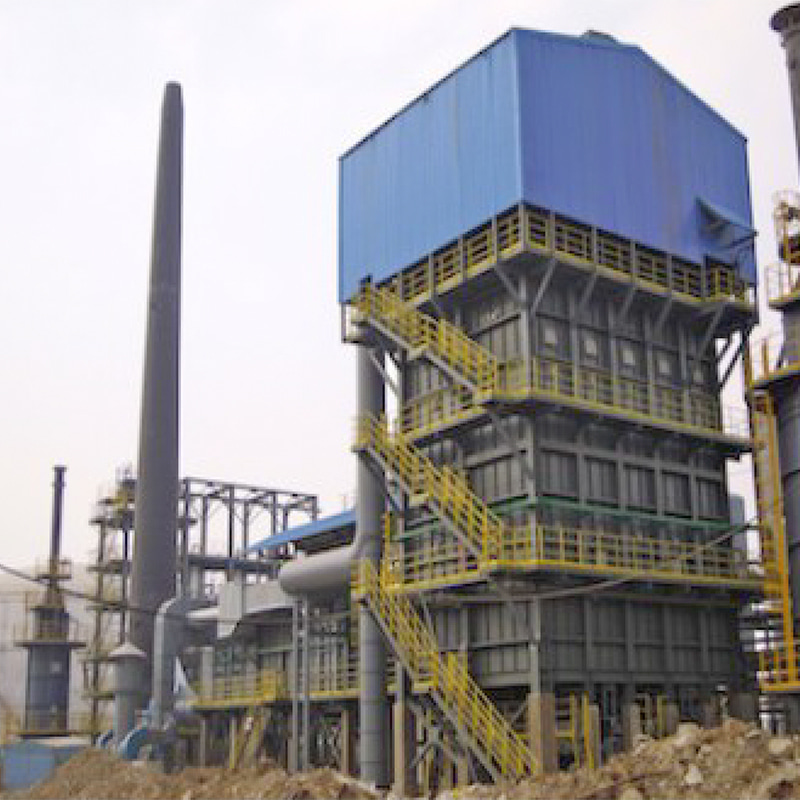

Refinerías petroquímicas que procesan petróleo crudo y productos químicos a temperaturas y presiones elevadas.

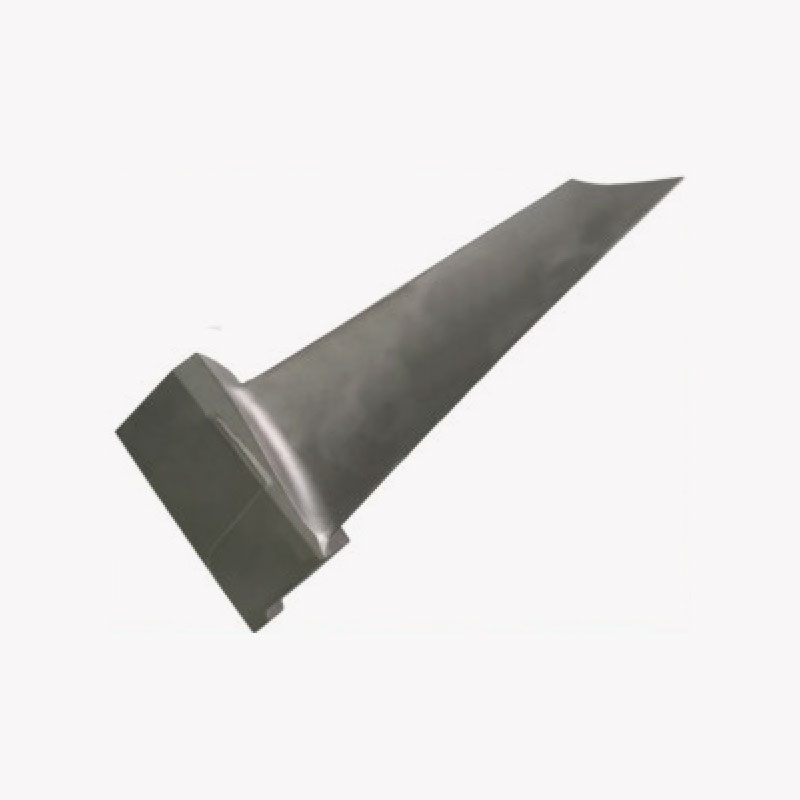

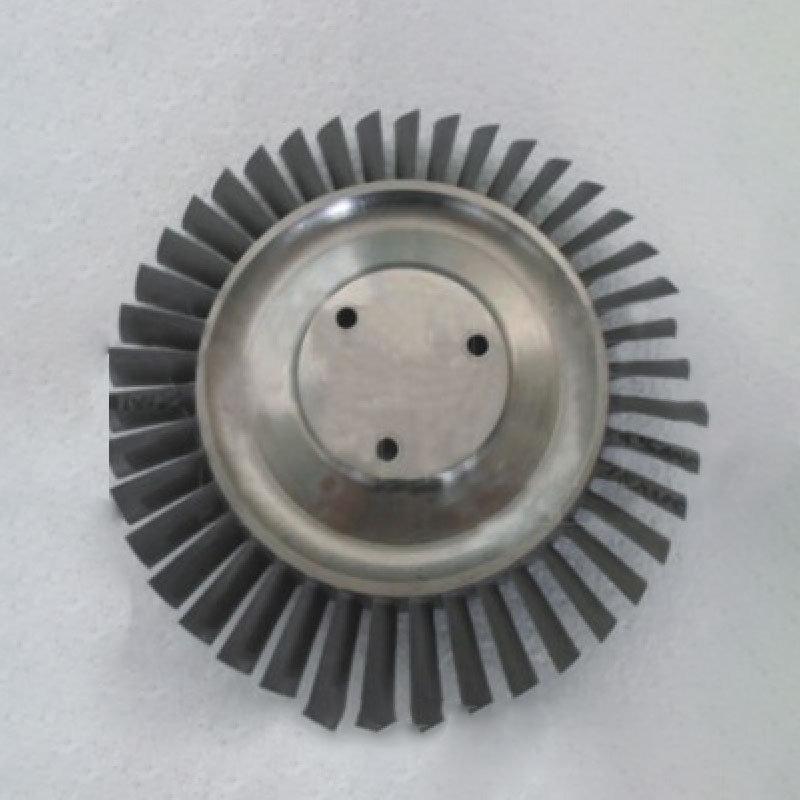

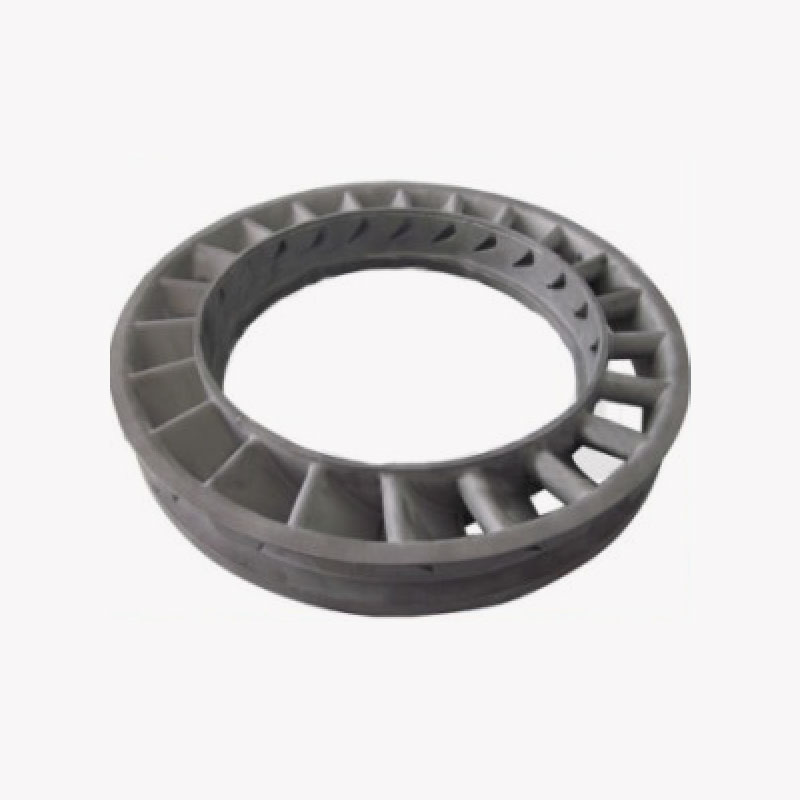

Componentes de motores de turbinas de gas y aeroespaciales que requieren una resistencia extrema al calor bajo tensión mecánica.
En cada una de estas aplicaciones, la falla de la tubería debido a una resistencia térmica inadecuada podría resultar en importantes riesgos de seguridad o costosas paradas no planificadas, lo que hace que la selección de tuberías de aleación para alta temperatura con clasificación adecuada sea una decisión de ingeniería crítica en lugar de una simple consideración de costos.
Procesos de fabricación de tubos de aleación de alta temperatura
La producción de tuberías capaces de ofrecer un rendimiento confiable en condiciones extremas requiere procesos de fabricación especializados que difieren significativamente de los métodos de producción de tuberías de acero estándar.
Métodos de producción comunes
Fundición centrífuga, que produce secciones de tubería sin costura con espesor de pared y densidad de material consistentes
Extrusión en caliente, formando tubos de aleación sin costura mediante aplicación controlada de calor y presión.

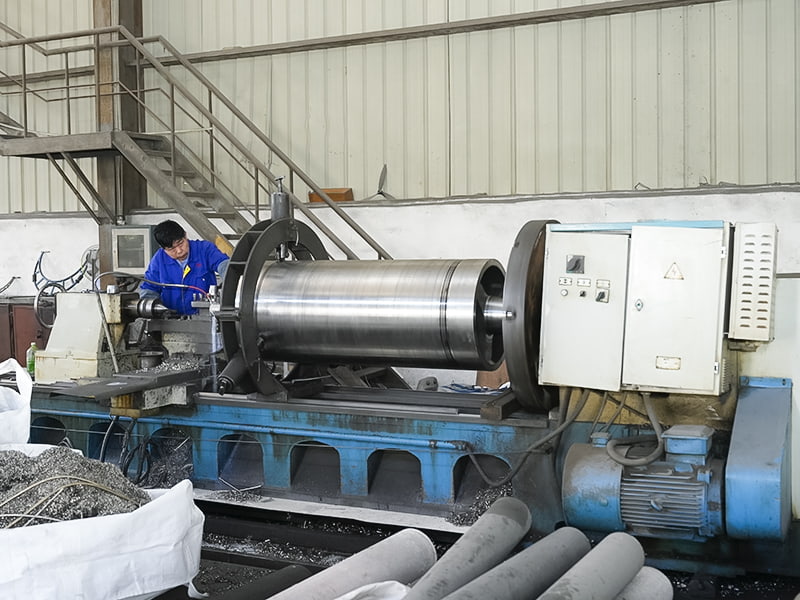

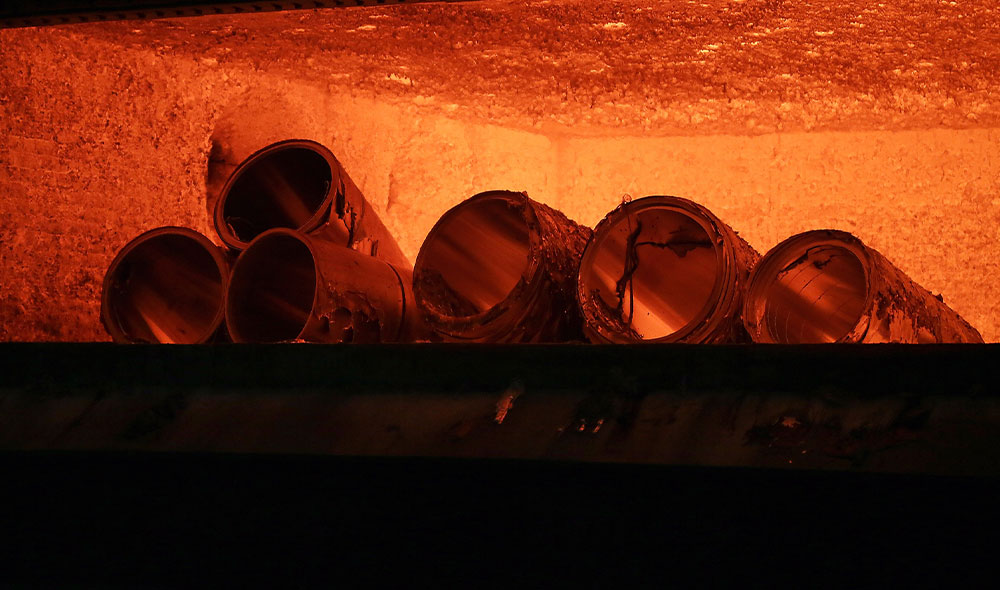

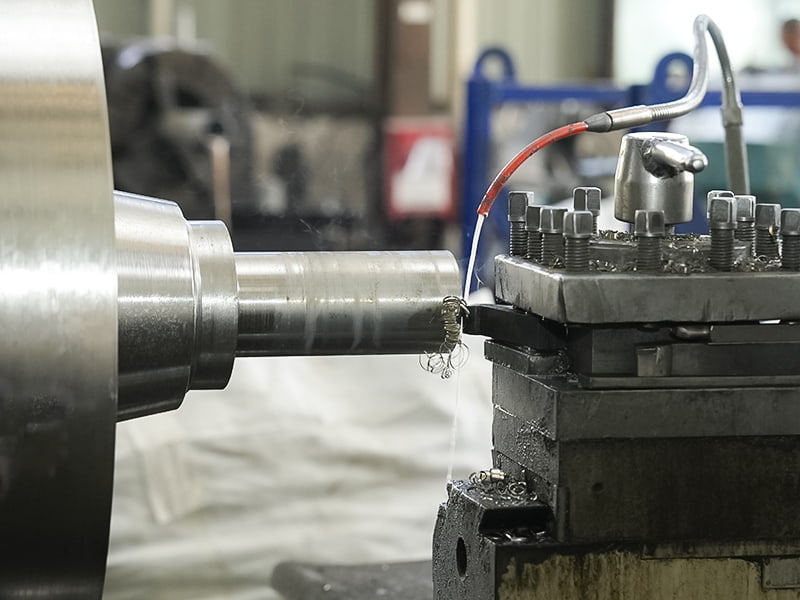

Mecanizado de precisión y tratamiento térmico, perfeccionando la precisión dimensional y optimizando las propiedades mecánicas finales.
Fabricantes de calidad que producen. Tubos de aleación de alta temperatura Por lo general, siguen un estricto control del proceso en cada etapa de producción, ya que incluso pequeñas inconsistencias en la composición de la aleación o el tratamiento térmico pueden afectar significativamente el rendimiento de la tubería en condiciones operativas extremas.
Requisitos de certificación y pruebas de calidad
Dadas las implicaciones críticas para la seguridad de las fallas de las tuberías a alta temperatura, generalmente se requieren procesos rigurosos de prueba y certificación antes de que estas tuberías sean aprobadas para su uso en aplicaciones industriales exigentes.
Métodos de prueba comunes
Los métodos de prueba no destructivos, como la inspección ultrasónica, ayudan a identificar defectos internos que podrían comprometer la integridad estructural, mientras que las pruebas de propiedades mecánicas confirman que la resistencia a la tracción y la resistencia a la fluencia cumplen con las especificaciones requeridas para el rango de temperatura de funcionamiento previsto.
Documentación y Trazabilidad
Muchos proyectos industriales requieren documentación completa de trazabilidad del material, lo que permite a los operadores de las instalaciones verificar la composición de la aleación y los resultados de las pruebas para cada sección de tubería utilizada dentro de un sistema de tuberías crítico de alta temperatura.
Selección del grado de aleación adecuado para condiciones operativas específicas
Elegir el grado de aleación apropiado requiere hacer coincidir cuidadosamente las propiedades del material con el rango de temperatura específico, las condiciones de presión y la exposición química que experimentará la tubería durante la operación real.
Factores clave de selección
Los ingenieros generalmente evalúan la temperatura máxima de operación, los requisitos de presión sostenida y cualquier medio de proceso corrosivo presente al seleccionar entre diferentes formulaciones de aleaciones de alta temperatura, ya que una especificación excesiva puede agregar costos innecesarios, mientras que una especificación insuficiente corre el riesgo de falla prematura de la tubería.
¿Quién debería priorizar las tuberías de aleación para altas temperaturas?
Los ingenieros y equipos de adquisiciones que trabajan en proyectos de generación de energía, procesamiento petroquímico y aeroespaciales que involucran condiciones operativas sostenidas de alta temperatura deben priorizar las tuberías de aleación de alta temperatura adecuadamente especificadas sobre las alternativas de acero estándar. Los operadores de instalaciones que administran sistemas de alta temperatura existentes también deben revisar periódicamente la condición de las tuberías y la documentación de certificación de materiales, asegurando que los componentes instalados continúen cumpliendo con los estándares de rendimiento requeridos para una operación segura a largo plazo en condiciones térmicas exigentes.
Los tubos radiantes requieren un sistema de escape dedicado para eliminar de manera segura los subproductos de la combustión, incluido el monóxido de carbono y otros gases de combustión, del tubo sellado y llevarlos fuera del edificio a través de una conexión de chimenea o conducto de humos del tamaño adecuado. Debido a que la combustión ocurre completamente dentro del tubo cerrado en lugar de al aire libre del espacio calentado, una ruta de escape funcional es lo que permite que sistemas como Tubo Radiante equipo para mantener su ventaja de seguridad de combustión sellada, ya que sin una ventilación adecuada, los gases de combustión no tendrían adónde ir y la presión podría acumularse dentro del sistema.
Las secciones siguientes explican cómo funcionan los sistemas de escape en la calefacción por tubos radiantes, qué factores de tamaño e instalación importan y los requisitos del código que normalmente rigen el diseño de ventilación para estos sistemas.
Por qué la ventilación de escape es fundamental para el funcionamiento del tubo radiante
La comprensión de los requisitos de escape comienza, en primer lugar, con cómo se produce la combustión dentro de un sistema de tubos radiantes.
Los subproductos de la combustión deben ir a alguna parte
A medida que el combustible se quema dentro del tubo radiante, produce subproductos de la combustión que incluyen dióxido de carbono, vapor de agua y pequeñas cantidades de monóxido de carbono, los cuales deben eliminarse del sistema para mantener un funcionamiento seguro y eficiente. Sin una ruta de escape, estos gases se acumularían dentro del tubo, alterando la eficiencia de la combustión y creando condiciones de contrapresión inseguras.
Mantener un tiro negativo para una combustión adecuada
Un sistema de escape diseñado adecuadamente mantiene una ligera presión negativa, o tiro, que extrae los gases de combustión del tubo y los atraviesa continuamente durante el funcionamiento. Este tiro es esencial no sólo para la eliminación de gases, sino también para garantizar que el proceso de combustión en sí reciba un intercambio de aire adecuado para quemar el combustible de manera completa y eficiente.
Tipos de configuraciones de escape utilizadas con tubos radiantes
Dependiendo del diseño específico del sistema y la distribución del edificio, el tubo de escape radiante se puede configurar de diferentes maneras.
Configuración de escape
Cómo funciona
Ventilación de tiro natural
Se basa en la flotabilidad de los gases de escape calientes que se elevan a través de un conducto vertical.
Sistemas de ventilación eléctrica
Utiliza un ventilador de tiro inducido para extraer activamente los gases de escape a través del conducto de humos.
Ventilación común para múltiples unidades
Dirige el escape de varias unidades de tubos radiantes hacia un conducto principal compartido
Ventilación individual dedicada
Cada unidad de tubo radiante ventila a través de su propio conducto de humos independiente.
Las configuraciones de ventilación eléctrica son cada vez más comunes en instalaciones donde el diseño del edificio no permite una ventilación de tiro natural vertical directa, ya que el ventilador de tiro inducido proporciona una eliminación de gas más confiable independientemente de la altura del edificio o las condiciones del viento que afectan el tiro natural.
Consideraciones sobre el tamaño y el diseño del conducto de humos
El tamaño correcto del sistema de escape es fundamental, ya que un conducto de humos de tamaño inadecuado puede provocar una eliminación inadecuada del gas, incluso si técnicamente existe un sistema de ventilación.
Adaptación del diámetro de la chimenea a la producción de calor
El diámetro del conducto de humos debe dimensionarse de acuerdo con la clasificación de entrada de calor y el volumen de escape del sistema de tubo radiante específico, siguiendo las especificaciones del fabricante y los códigos de ventilación de combustión aplicables. Un conducto de humos de tamaño insuficiente puede restringir el flujo de gas adecuado, mientras que un conducto de humos de gran tamaño puede reducir la velocidad de tiro lo suficiente como para permitir la condensación o la eliminación incompleta del gas.
Limitaciones de longitud y recorrido del conducto de humos
La mayoría de los fabricantes de tubos radiantes especifican la longitud máxima del conducto de humos y el número de codos permitidos para un sistema determinado, ya que una longitud excesiva o demasiados cambios de dirección pueden reducir el rendimiento del tiro por debajo de lo necesario para una eliminación segura y eficiente del gas de combustión.
Requisitos del código que rigen la ventilación de tubos radiantes
El diseño del sistema de escape para calefacción por tubos radiantes no se deja enteramente a la discreción del instalador, ya que la ventilación del equipo de combustión generalmente se rige por códigos y normas establecidos.
Los códigos nacionales de gas combustible generalmente especifican requisitos mínimos de espacio libre y terminación para las salidas de humos.
Los puntos de terminación de humos deben ubicarse lejos de las aberturas de los edificios, las entradas de aire y las áreas donde comúnmente se reúne la gente.
Los requisitos de suministro de aire de combustión a menudo funcionan junto con el diseño de escape para garantizar un sistema equilibrado.
Los códigos mecánicos y de construcción locales pueden imponer requisitos adicionales más allá de la guía nacional general sobre gases combustibles.
Generalmente se recomienda consultar a un ingeniero mecánico calificado o a un especialista en equipos de combustión familiarizado con los requisitos de los códigos locales al diseñar o modificar sistemas de escape para instalaciones de tubos radiantes, ya que los requisitos del código pueden variar significativamente según la jurisdicción y el tipo de edificio.
Señales de un sistema de escape inadecuado o defectuoso
Reconocer las señales de advertencia de problemas en el sistema de escape ayuda a los operadores de las instalaciones a abordar los problemas antes de que afecten la seguridad o el rendimiento del equipo.
Acumulación de hollín o decoloración alrededor de las conexiones de humos o puntos de terminación
Olores inusuales cerca de la unidad de tubo radiante durante el funcionamiento
Apagados frecuentes para proteger las llamas que pueden indicar tiro o suministro de aire inadecuados
Condensación visible o corrosión dentro del conducto de humos, lo que puede indicar una velocidad de tiro inadecuada
Cualquiera de estos signos generalmente justifica una inspección inmediata por parte de un técnico calificado en equipos de combustión, ya que los problemas del sistema de escape pueden afectar tanto la seguridad como la eficiencia operativa de una instalación de calefacción de tubos radiantes.
Integración del diseño de escape en la planificación del sistema
Debido a que los requisitos del sistema de escape están estrechamente relacionados con la producción de calor específica y las características de combustión del equipo que se está instalando, el diseño del escape debe planificarse junto con la selección del equipo y no como una ocurrencia tardía. Revisar las especificaciones de ventilación y tamaño de chimenea del fabricante para sistemas como Tubo Radiante El equipo durante la etapa inicial de planificación ayuda a garantizar que el diseño del edificio pueda acomodar una ventilación adecuada antes de que comience la instalación.
Resumen
Los tubos radiantes requieren un sistema de escape diseñado y dimensionado adecuadamente para eliminar de manera segura los subproductos de la combustión y mantener el tiro necesario para una combustión eficiente. Ya sea que se utilicen configuraciones de tiro natural o ventilación eléctrica, es esencial seguir las especificaciones de tamaño de los conductos de humos del fabricante y los códigos de gas combustible aplicables, ya que una ventilación inadecuada puede comprometer tanto los beneficios de seguridad de la combustión sellada como la eficiencia operativa de todo el sistema de calefacción de tubos radiantes.
Los tubos radiantes son seguros cuando se fabrican con aleaciones adecuadas resistentes al calor, se instalan de acuerdo con los códigos de equipos de combustión y se mantienen mediante inspecciones periódicas, ya que el diseño de combustión sellado mantiene la llama y los subproductos de la combustión completamente contenidos dentro del tubo mientras irradia calor hacia afuera a través de la pared del tubo en lugar de liberar gases de combustión al espacio calentado. Este enfoque de combustión cerrada es una ventaja fundamental en materia de seguridad, y equipos como Tubo Radiante Los sistemas construidos a partir de aleaciones adecuadas para altas temperaturas están diseñados específicamente para mantener esta contención de manera confiable durante ciclos de calentamiento repetidos a temperaturas de funcionamiento elevadas.
Las secciones siguientes explican cómo el diseño de combustión sellada contribuye a la seguridad, qué factores materiales y estructurales son más importantes y las prácticas de mantenimiento continuo que mantienen los sistemas de tubos radiantes funcionando de forma segura durante su vida útil.
Por qué el diseño de combustión sellada es la principal característica de seguridad
La comprensión de la seguridad de los tubos radiantes comienza con cómo el sistema separa fundamentalmente la combustión del aire circundante.
Proceso de combustión contenida
Dentro de un sistema de calefacción de tubo radiante, el combustible se quema dentro del propio tubo sellado, y los gases de combustión se expulsan a través de un conducto de humos exclusivo en lugar de mezclarse con el aire del espacio calentado. Esta separación significa que los ocupantes del área calentada no están expuestos directamente a los subproductos de la combustión, como el monóxido de carbono, siempre que el tubo mantenga su integridad estructural y su sello.
Transferencia de calor sin exposición directa a la llama
El calor se transfiere al entorno circundante a través de energía radiante que pasa a través de la propia pared del tubo, en lugar de a través de una llama directa o contacto de aire caliente con el espacio que se está calentando. Este diseño reduce ciertos riesgos de incendio asociados con los métodos de calentamiento con llama abierta, ya que la llama permanece completamente encerrada dentro de la estructura del tubo durante toda la operación.
La integridad del material y su papel en la seguridad
Debido a que los tubos radiantes funcionan a altas temperaturas sostenidas, el material utilizado en su construcción afecta directamente el desempeño de seguridad a largo plazo.
Selección de aleaciones resistentes al calor
Los tubos radiantes suelen fabricarse con acero inoxidable resistente al calor o aleaciones de níquel-cromo capaces de soportar temperaturas de funcionamiento continuas, a menudo en el rango de 800 a 1100 grados centígrados dependiendo del diseño específico del sistema, sin oxidación significativa o degradación estructural a lo largo del tiempo.
Resistencia a la fatiga térmica
Los ciclos repetidos de calentamiento y enfriamiento crean tensiones de expansión y contracción térmica en el material del tubo. Las aleaciones seleccionadas para la fabricación de tubos radiantes se eligen específicamente por su resistencia al agrietamiento por fatiga térmica, ya que una pared del tubo comprometida podría permitir fugas de gas de combustión, lo que hace que la calidad del material sea un factor de seguridad directo en lugar de simplemente una consideración de durabilidad.
Sistemas de seguridad integrados en equipos modernos de tubos radiantes
Más allá de la selección de materiales, los sistemas modernos de calefacción por tubos radiantes suelen incorporar varias características de seguridad automatizadas diseñadas para evitar condiciones de funcionamiento inseguras.
Característica de seguridad
Función
Sensores de control de llama
Detecta fallas en la llama y corta el suministro de combustible automáticamente
Interruptores de temperatura de límite alto
Apaga el sistema si la temperatura del tubo excede los límites seguros
Interruptores de prueba de aire de combustión
Confirma el suministro de aire adecuado antes de permitir el encendido.
Monitoreo de gases de combustión
Verifica el flujo de escape adecuado para evitar la acumulación de gas.
Estos sistemas de control son características estándar a las que se hace referencia en la guía general de seguridad de equipos de combustión industrial y funcionan en conjunto para interrumpir automáticamente el funcionamiento del sistema antes de que un mal funcionamiento menor pueda convertirse en un problema de seguridad más importante.
Factores de instalación que afectan la seguridad
Incluso un sistema de tubos radiantes bien diseñado depende de prácticas de instalación correctas para funcionar de manera segura una vez en funcionamiento.
Se debe mantener una distancia adecuada de materiales combustibles alrededor de la superficie del tubo y los puntos de conexión.
Las rutas de humos y escape deben tener el tamaño y la ventilación correctos de acuerdo con los códigos de equipos de combustión aplicables.
Las líneas y conexiones de suministro de gas requieren pruebas de presión antes de la puesta en marcha inicial del sistema.
Los soportes de montaje y soporte deben adaptarse a la expansión térmica del tubo durante los ciclos de calentamiento sin generar tensión mecánica indebida en las juntas.
Seguir de cerca las especificaciones de instalación del fabricante, en lugar de realizar modificaciones en el campo sin una revisión de ingeniería, sigue siendo uno de los factores más importantes para garantizar que un sistema de tubos radiantes funcione con la seguridad que pretende su diseño.
Prácticas de mantenimiento continuo que respaldan la seguridad
La inspección y el mantenimiento periódicos desempeñan un papel directo en el mantenimiento del rendimiento de seguridad de los sistemas de tubos radiantes durante toda su vida operativa.
Inspección visual periódica de las superficies de los tubos para detectar signos de grietas, decoloración o deformación.
Prueba de los sistemas de protección de llama y control de límite alto para confirmar la función de apagado automático adecuada
Inspección de las vías de humos y escape para detectar obstrucciones o corrosión que puedan afectar la ventilación de los gases de combustión.
Verificación de la integridad de la conexión de gas y los ajustes de presión durante los intervalos de mantenimiento programados.
La guía de mantenimiento de equipos de calefacción industrial comúnmente recomienda programar estas inspecciones a intervalos definidos en lugar de esperar a que aparezca un problema visible, ya que la detección temprana del adelgazamiento de la pared del tubo o el mal funcionamiento del control reduce significativamente el riesgo de que se desarrolle una condición operativa insegura.
Elección de sistemas de tubos radiantes diseñados para ofrecer seguridad a largo plazo
Dado que la calidad del material y la precisión de la construcción influyen directamente en la seguridad del rendimiento de un tubo radiante durante años de ciclos continuos de alta temperatura, la selección de equipos de fabricantes con rigurosos procesos de control de calidad es muy importante. Revisión de especificaciones de aleaciones, espesor de pared y datos de pruebas de fatiga térmica para sistemas como Tubo Radiante El equipo puede ayudar a los compradores a confirmar que están seleccionando un producto diseñado para mantener una contención segura y confiable durante su vida útil esperada.
Resumen
Los tubos radiantes generalmente son seguros cuando se construyen con materiales adecuados resistentes al calor, están equipados con controles de seguridad de combustión automatizados, se instalan correctamente de acuerdo con el código y se mantienen mediante inspecciones periódicas. El diseño de combustión sellada que mantiene la llama y los gases de escape contenidos dentro del propio tubo es la base de esta seguridad, pero depende de la atención constante a la integridad del material, la instalación adecuada y el mantenimiento constante para seguir siendo confiable durante toda la vida operativa del sistema.
No. 308, Autopista Gongxin, Parque Industrial, Ciudad de Dongxing, Ciudad de Jingjiang, Provincia de Jiangsu, China
[email protected]
English
Español
русский
中文简体
