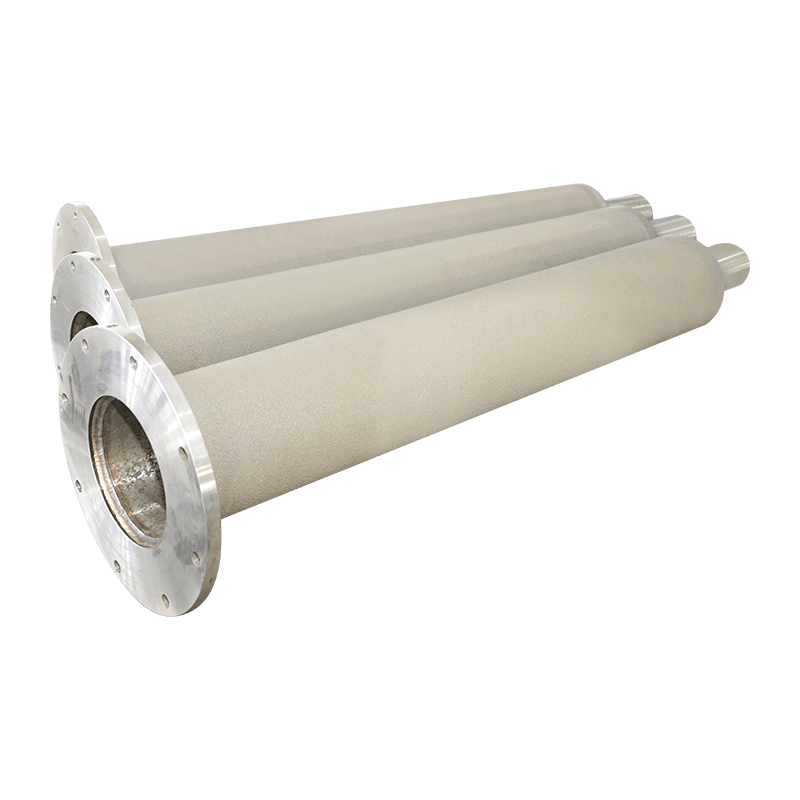

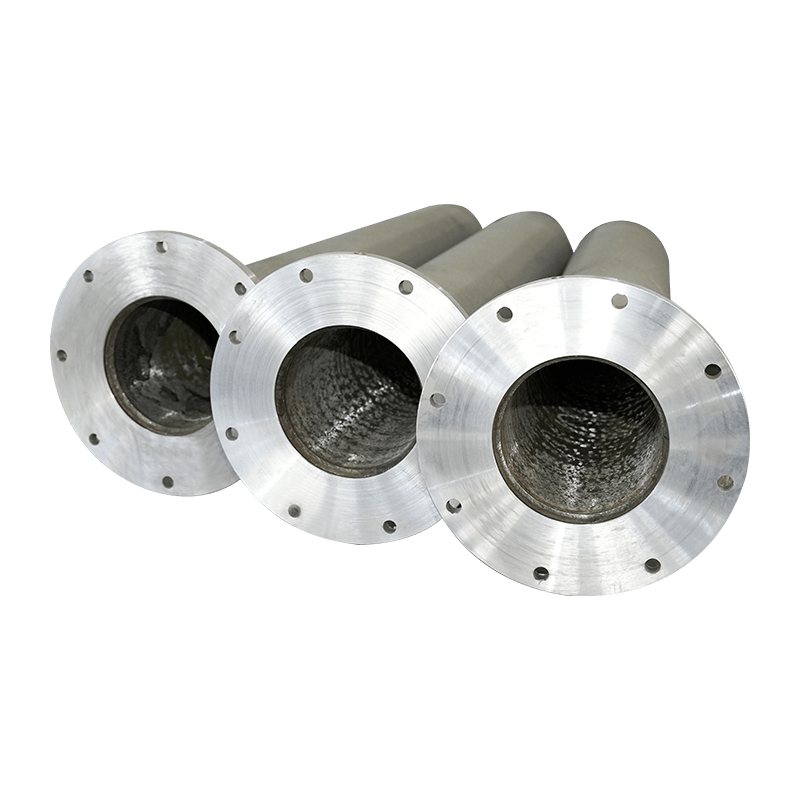

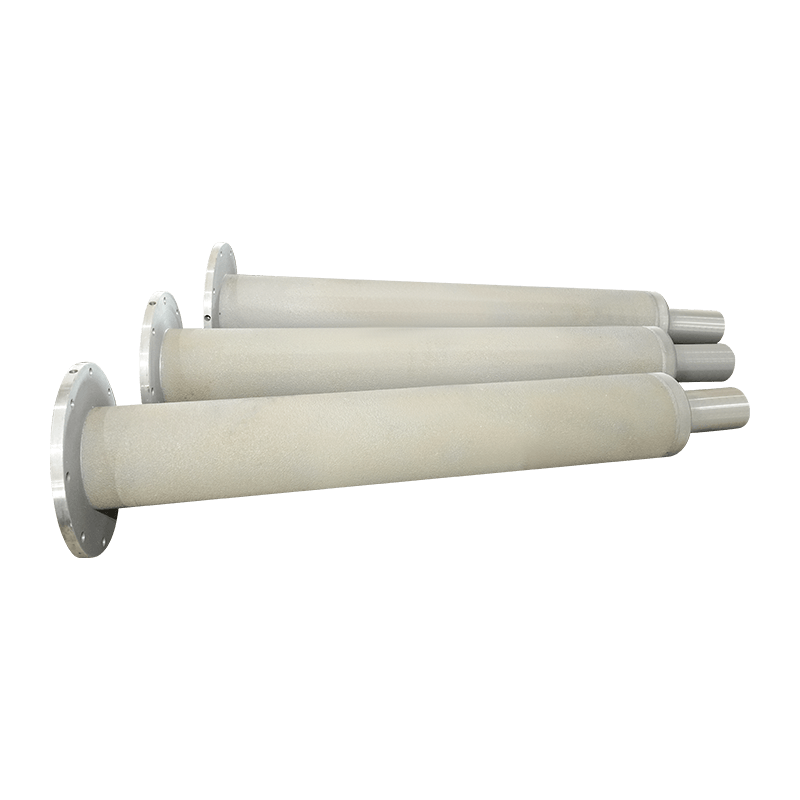

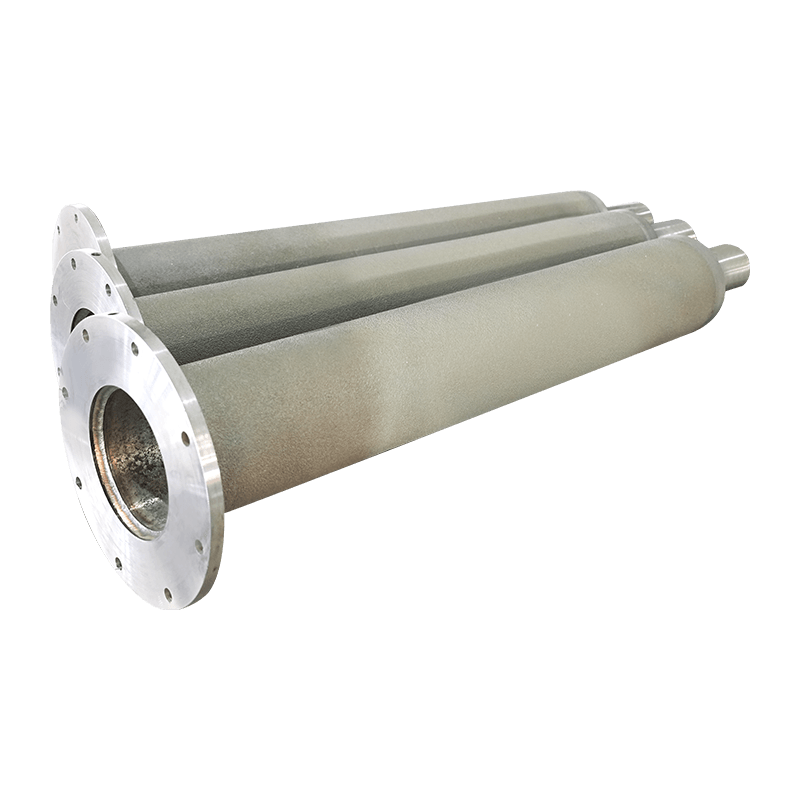

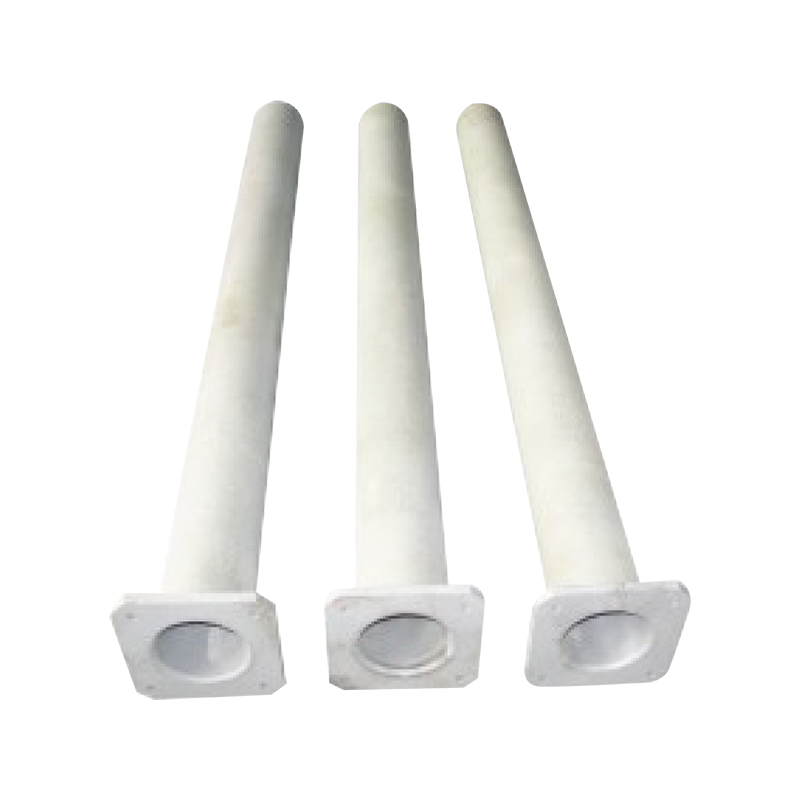

Tubo exterior de radiación eléctrica

Los tubos radiantes de calentamiento eléctrico consisten en un elemento calefactor encerrado dentro de una camisa protectora que, al ser alimentado con corriente eléctrica, transfiere el calor de forma indirecta por radiación hacia el revestimiento del horno y las piezas a tratar. Se utilizan ampliamente en diversos tipos de hornos de la industria de tratamientos térmicos. Estos tubos radiantes están compuestos principalmente por una camisa de aleación de acero resistente al calor y un calentador. El calentador, a su vez, está formado por un alambre eléctrico enrollado sobre un núcleo cerámico aislante resistente al calor, que cuenta con ranuras helicoidales. Las principales ventajas de este tipo de tubo radiante son:
1. Permite la sustitución durante la operación sin afectar la producción.
2. Ofrece una distribución de potencia más uniforme y eficiente.
3. Facilita la circulación de la atmósfera interna del horno.
4. Permite ajustar la potencia del horno de manera sencilla al modificar el proceso, regulando así la capacidad de calentamiento.

Los tubos radiantes fabricados por nuestra empresa se suministran no sólo para equipos de tratamiento térmico domésticos sino también como componentes a juego para sistemas de tratamiento térmico importados. En 1998 recibieron la Medalla de Oro en la Exposición Nacional de Tecnología. Los núcleos de nuestros tubos radiantes están disponibles en tipo marco de jaula, tipo cinta enrollada verticalmente y tipo alambre de resistencia enrollado en espiral. El material del alambre calefactor está hecho de aleación de níquel-cromo o hierro-cromo, con una carga superficial típica de ≤1,0 W/cm². La potencia del tubo único oscila entre 3 kW y 60 kW y la temperatura de funcionamiento del elemento calefactor varía de 500 °C a 1300 °C. Las fundas protectoras exteriores se producen mediante fundición centrífuga, soldadura enrollada o procesos de tubos sin costura. La vida útil de los tubos radiantes supera un año en los hornos de enfriamiento y más de tres años en los hornos de templado, mientras que los tubos radiantes alimentados con gas tienen una vida útil de más de dos años. Los materiales de las mangas se enumeran en la siguiente tabla.

Consulta

Anterior：Tubos cerámicos especiales
Siguiente：Núcleo calefactor de tubo de radiación eléctrica

Parámetros técnicos de la aleación de calentamiento eléctrico

Grado/Rendimiento		1Cr13Al4	0Cr25Als	OCr21Al₆	0Cr2₁Al₆Nb	0Cr27Al₇NO₂	Cr15Ni₆o	Cr2₀Ni₆o	Cr20Ni30
Principales componentes químicos%	Cr	12-15	23-26	19-22	21.0-23.0	26,5-27,8	15-18	20-23	20
	AL	4-6	4,5-6,5	5-7	5-7	6-7
	Fe	Margen	Margen	Margen	Margen	Margen	Margen		Margen
	Re	Monto moderado	Monto moderado	Monto moderado	Monto moderado	Monto moderado	Monto moderado	Monto moderado	Monto moderado
	Mo					1.8-2.2
	Nb				0.5	0.5
	Ni						58-62	Margen	28-32
Temperatura máxima de funcionamiento de los componentes℃		950	1250	1250	1350	1400	1100	1150	1100
Densidad /cm³		7.4	7.1	7.1	7.1	7.1	8.2	8.4	7.9
Resistividad Ωmm²/m		1,25±0,05	1,42±0,05	1,42±0,05	1,42±0,05	1,53±0,05	1,13±0,05	1,14±0,05	1,04±0,05
Coeficiente de temperatura de resistencia×10-51℃		15	5	5	5	-1	14	8.5
Punto de fusión ℃		1450	1500	1500	1500	1520	1390	1400	1390
Resistencia a la tracción MPa		588-735	637-784	637-784	637-784	686-784	637-784	637-784	637-784
Alargamiento %		>14	>12	>12	>12	>12	>20	>20	>20
Reducción de área%		65-75	65-75	65-75	65-75	65-75	60-75	60-70	65-75
Número de curvas		>5	>5	>5	>5	>5
Dureza		200-260	200-260	200-260	200-260	200-260	130-150	130-150	130-150
Organización		Ferritas (F)	Ferritas (F)	Ferritas (F)	Ferritas (F)	Ferritas (F)	Austenítico (A)	Austenítico (A)	Austenítico (A)
Magnetismo		Magnetismo	Magnetismo	Magnetismo	Magnetismo	Magnetismo	No magnético	No magnético	No magnético
Magnetismo		Magnetismo	Magnetismo	Magnetismo	Magnetismo	Magnetismo	No magnético	No magnético	No magnético
